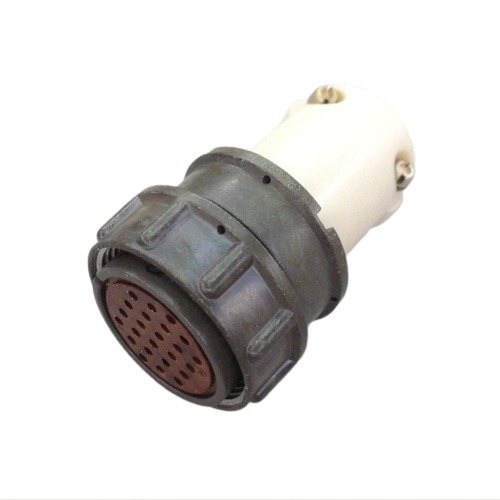

Соединитель ОНЦ-РГ-09-19/24-В1 представляет собой малогабаритный цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 500 В. Он используется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения.

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный, негерметичный.

• Климатическое исполнение : УХЛ.

• Условный размер корпуса : 24.

• Часть соединителя : вилка (В).

• Конструктивное исполнение : Приборная часть (патрубка).

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Покрытие контактов : Никель.

• Способ монтажа : Пайка.

• Монтаж : Внутренний.

Технические параметры:

• Количество контактов : 19.

• Максимальная токовая нагрузка на одиночный контакт : 5 А.

• Максимальное рабочее напряжение : 500 В.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура окружающей среды : От -60 до +70°C.

• Минимальная наработка : 10000 часов.

• Количество сочленений-расчленений : 500.

Соединители ОНЦ-РГ-09 могут использоваться с экранированными и неэкранированными кабелями, что требует изменения вида концевой гайки патрубка. Они изготавливаются по техническим условиям бР0.364.082 ТУ и имеют гарантийный срок хранения 6 лет.
