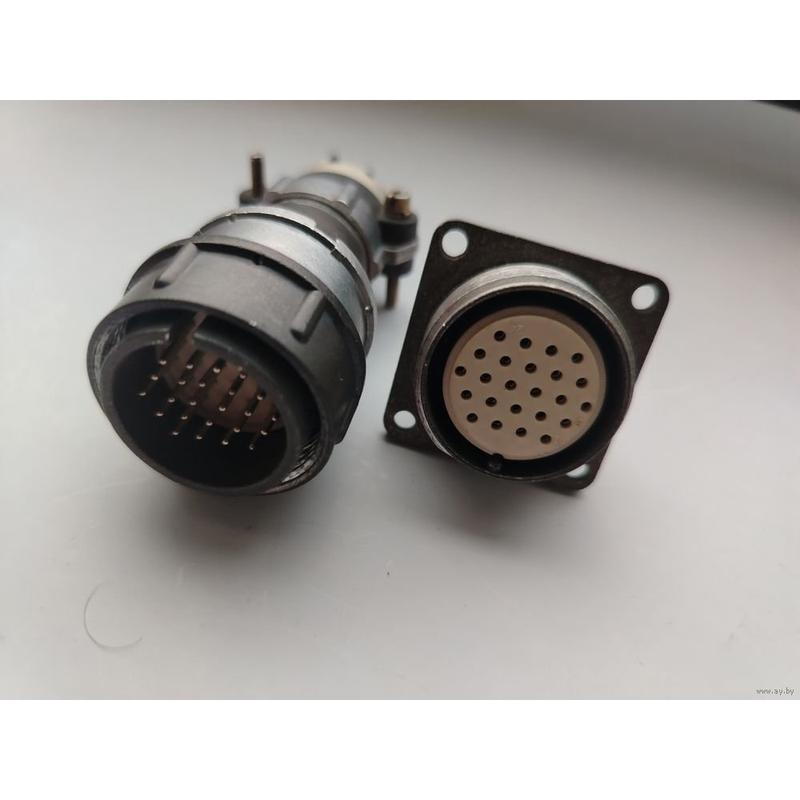

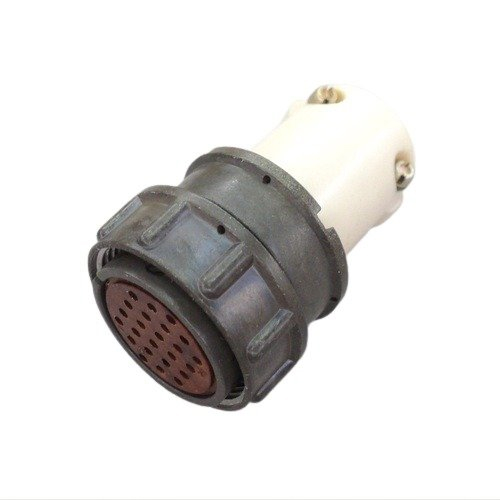

Соединитель ОНЦ-РГ-09-19/27-Р12 представляет собой низкочастотный цилиндрический разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он используется для подключения экранированных и неэкранированных кабелей и имеет резьбовое соединение с однош Оночной поляризацией корпусов .

Технические характеристики

• Количество контактов : 19
• Условный размер корпуса : 27
• Сопротивление контактов :
  • Для диаметра 1,0 мм: не более 50 мОм
  • Для диаметра 5,0 мм: не более 30 мОм
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях
• Максимальная токовая нагрузка : 4 А
• Максимальное рабочее напряжение : 500 В (амплитудное значение)
• Количество сочленений-расчленений : 500
• Минимальная наработка : 10,000 часов
• Срок сохраняемости : не менее 6 лет .

Условия эксплуатации

Соединитель ОНЦ-РГ-09-19/27-Р12 может работать в следующих условиях:

1. Температура окружающей среды : от -60 °C до +70 °C.
2. Синусоидальная вибрация :
   • Диапазон частот: от 1 до 5000 Гц
   • Ускорение: до 100 м/с?.
3. Механические удары :
   • Одиночного действия: ускорение до 1500 м/с?.
   • Многократного действия: ускорение до 400 м/с? .

Структура обозначения

Обозначение ОНЦ-РГ-09-19/27-Р12 расшифровывается следующим образом:

• ОНЦ-РГ-09 — тип соединителя;
• 19 — количество контактов;
• 27 — условный размер корпуса;
• Р — часть соединителя (в данном случае розетка );
• 12 — конструктивное исполнение (кабельная часть неэкранированная с прямым кожухом) .

Этот соединитель широко используется в различных электрических системах благодаря своей надежности и устойчивости к механическим воздействиям.
