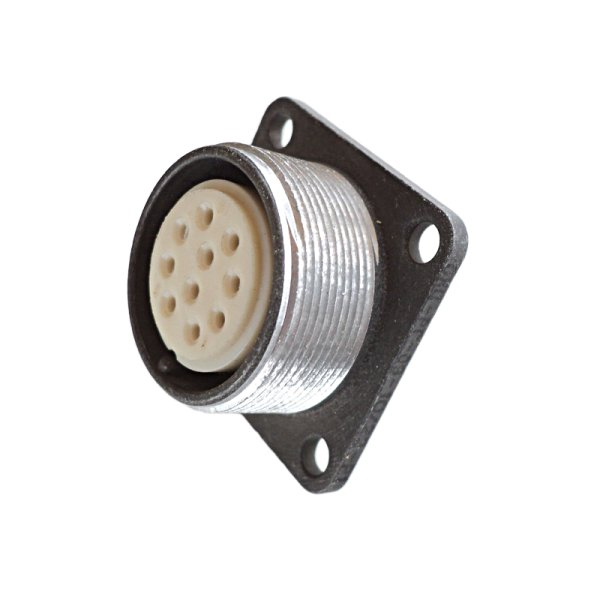

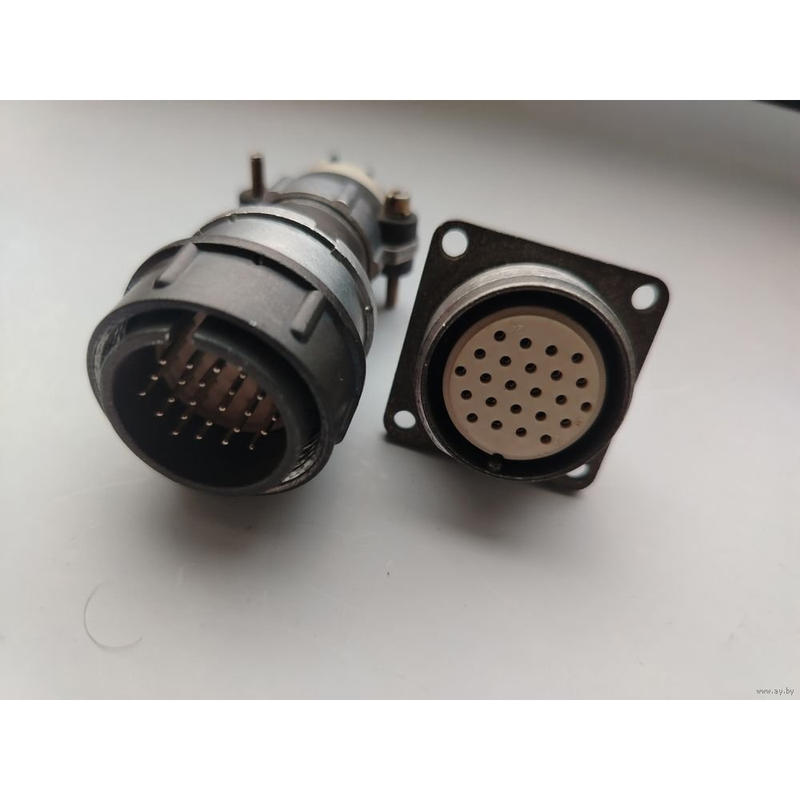

Соединители ОНЦ-РГ-09-19/27-Р1 представляют собой цилиндрические низкочастотные разъемы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Эти разъемы состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики

• Тип соединителя : Низкочастотный цилиндрический.

• Количество контактов : 19.

• Условный размер корпуса : 27.

• Тип части : розетка (Р).

• Конструктивное исполнение : Приборная часть без патрубка или с прямым патрубком.

• Покрытие контактов : Никель.

• Максимальный рабочий ток на контакт : Не более 10 А, но для конкретного исполнения ОНЦ-РГ-09-19/27-Р1 максимальный ток на одиночный контакт может варьироваться от 5 до 10 А.

• Максимальное рабочее напряжение : 500 В (амплитудное значение).

• Сопротивление контактов : Не более 30 мОм для контактов диаметром 1,5 мм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : Не менее 10 000 часов.

Условия эксплуатации

• Температура окружающего воздуха : От -60°C до +70°C.

• Атмосферное пониженное давление : 5,3·10^4 Па (400 мм рт. ст.).

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц с ускорением 100 м/с?.

• Механический удар : Одиночного действия — ускорение 1
