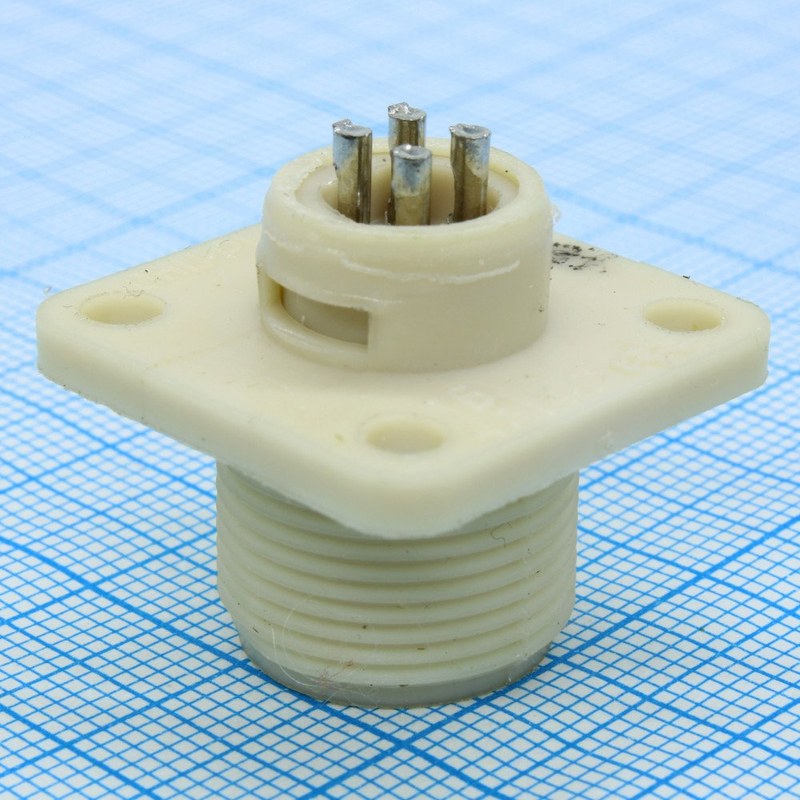

ОНЦ-РГ-09-19/27-В14 — это вилка низкочастотного цилиндрического соединителя из серии ОНЦ-РГ-09, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

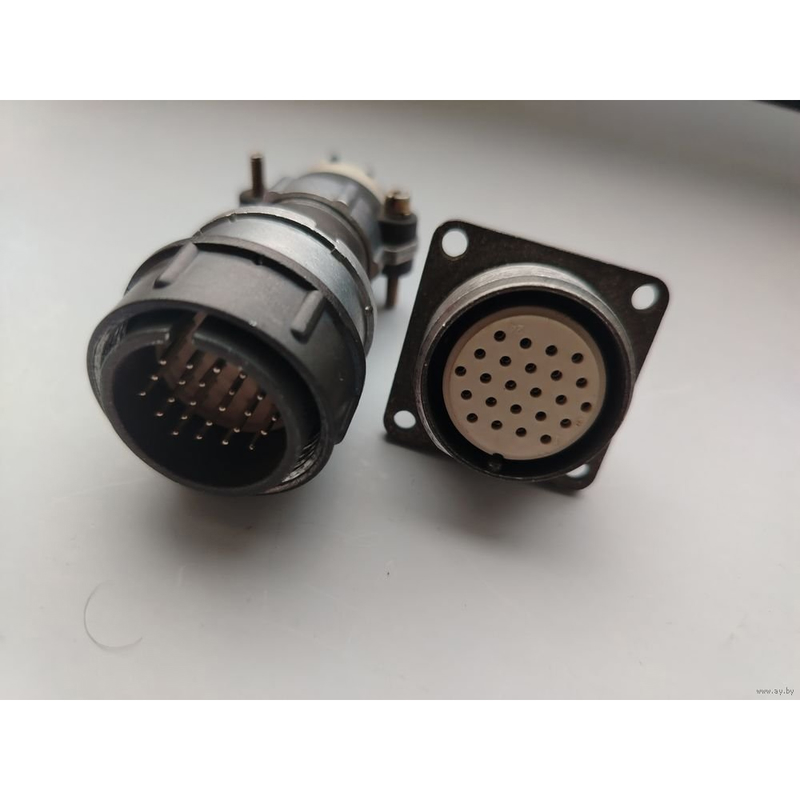

Соединители этой серии негерметичные, состоят из вилки и розетки, которые могут быть приборными или кабельными. Максимальное рабочее напряжение — до 500 В, ток на контакт — до 2,5 А (одиночный контакт до 5 А), сопротивление контактов — не более 50 мОм.

Монтаж возможен с экранированными или неэкранированными кабелями, покрытие контактов — никель, климатическое исполнение — УХЛ (от -60 до +70 °C).

Конструкция и маркировка

Обозначение "19/27" указывает на количество контактов (19 основных + 27 вспомогательных), "В" — вилка, "14" — условный размер корпуса. Фиксация соединения — резьбовая, возможны варианты с прямым патрубком или без.

Серия устойчива к вибрациям (до 400 м/с²), многократным сочленениям (до 500 циклов) и предназначена для внутреннего монтажа в приборах.​
