ОНЦ-РГ-09-19/27-В1

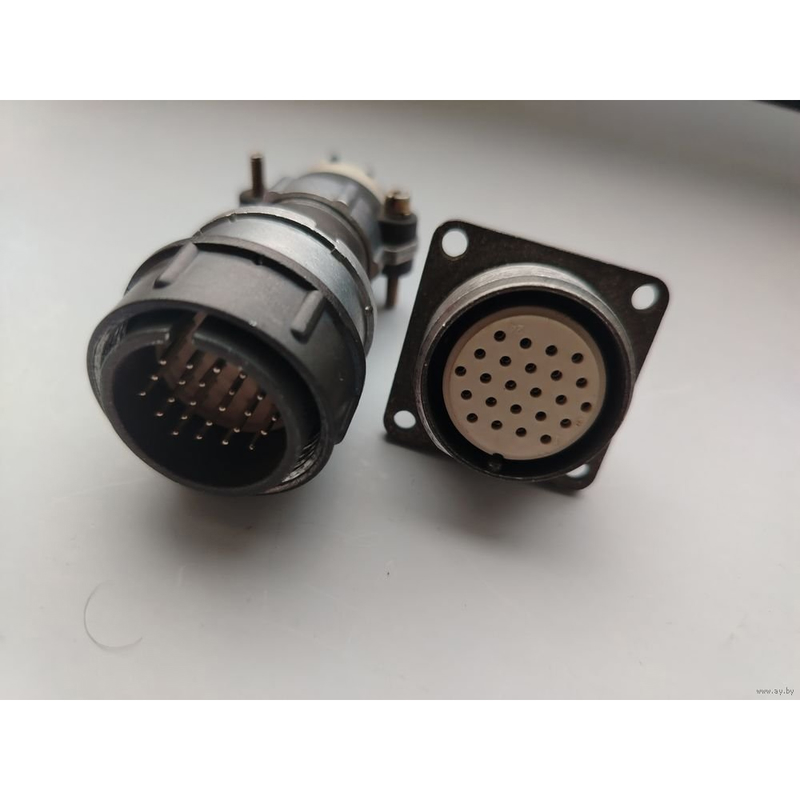

ОНЦ-РГ-09-19/27-В1 представляет собой блочную вилку цилиндрического низкочастотного соединителя серии ОНЦ-РГ-09. Это приборный разъём с резьбовым соединением и одношпоночной поляризацией корпусов, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Основные характеристики

Соединитель имеет 19 контактов диаметром 1,5 мм (штыревые, круглые, из латуни с покрытием никелем). Сопротивление контактов не превышает 30 мОм, сопротивление изоляции — не менее 5000 МОм, максимальная токовая нагрузка — 4 А, рабочее напряжение — до 500 В (амплитудное).

Условия эксплуатации

Работает при температурах от -60 до +70 °C в климатическом исполнении УХЛ, выдерживает механические удары до 1500 м/с² (одиночные) и 400 м/с² (многократные), вибрацию 1–500 Гц с ускорением 10 g, а также пониженное давление до 5,3·10⁻⁴ Па. Число сочленений-расчленений — 500, наработка — не менее 10000 часов.

Конструкция

Корпус из алюминиевого сплава А-22 с оксидным покрытием (серый цвет), размеры: ширина 36 мм, высота 25 мм, масса около 22 г. Предназначен для внутреннего монтажа с экранированными или неэкранированными кабелями, соответствует ТУ бР0.364.082.
