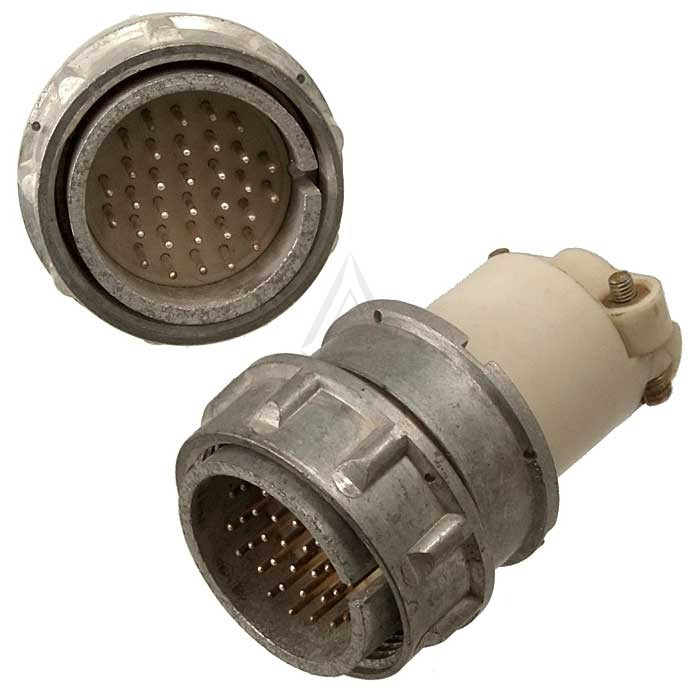

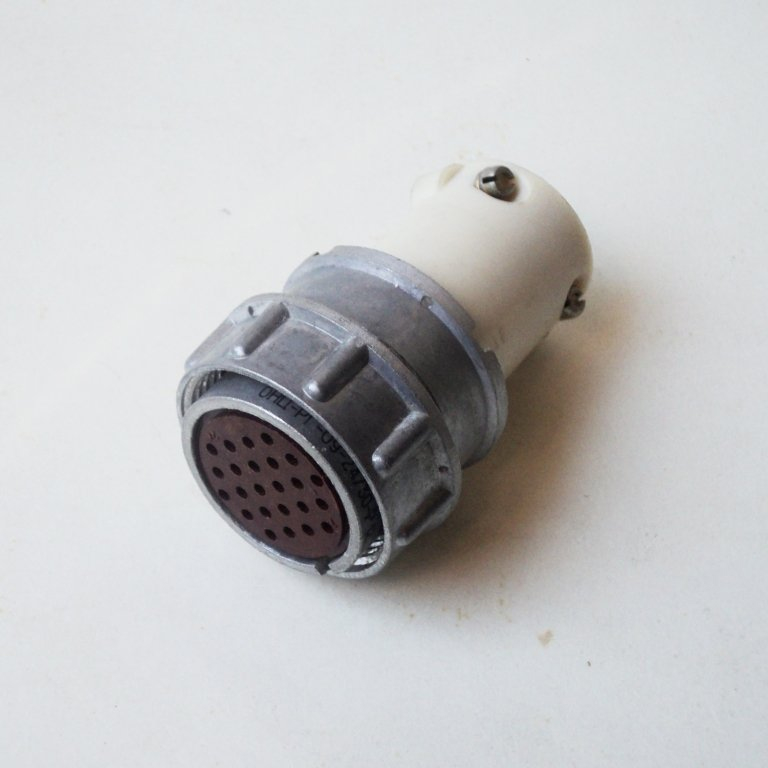

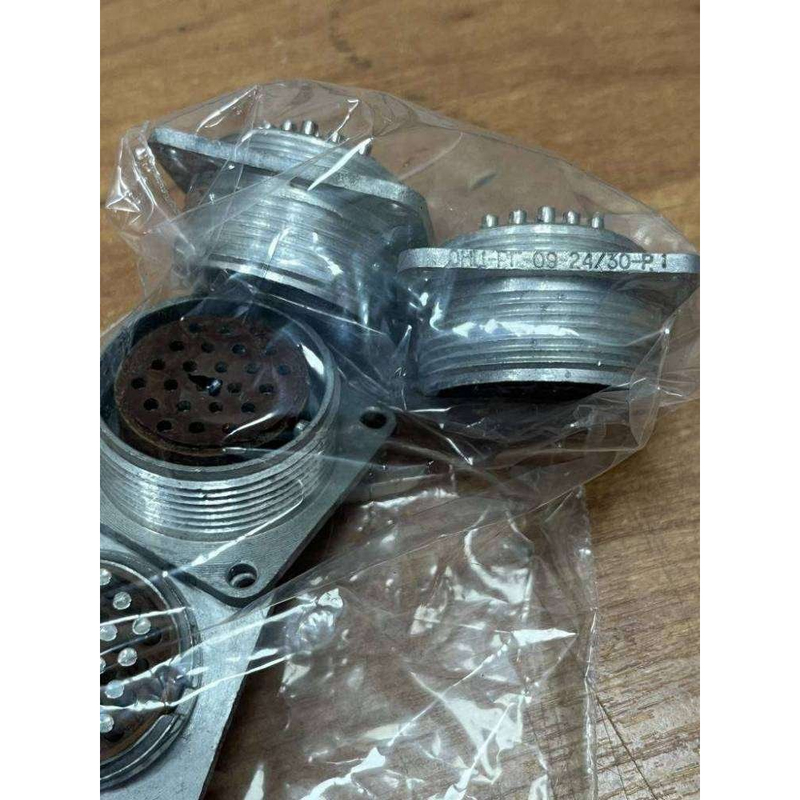

ОНЦ-РГ-09-24/30-В2 — это электрический соединитель, представляющий собой вилку, предназначенную для использования в различных электрических цепях. Этот разъем относится к типу ОНЦ-РГ и обладает следующими характеристиками:

Основные характеристики

• Тип соединителя : ОНЦ-РГ-09
• Количество контактов : 24
• Условный размер корпуса : 30
• Часть соединителя : вилка
• Конструктивное исполнение : Приборная часть неэкранированная с прямым кожухом (патрубком)
• Рабочее напряжение : до 500 В
• Рабочая частота : до 3 МГц

Конструкция и применение

Разъем ОНЦ-РГ-09-24/30-В2 состоит из двух частей — вилки и розетки, которые могут быть как приборными, так и кабельными. Эти соединители не являются герметичными и предназначены для внутреннего монтажа в климатическом исполнении УХЛ. Они могут использоваться как с экранированными, так и с неэкранированными кабелями.

Сопротивление контактов

Сопротивление контактов для данного разъема составляет:

• Для контактов диаметром 1,0 мм — не более 0,05 Ом
• Для контактов диаметром 1,5 мм — не более 0,03 Ом .

Сочленение и поляризация

Сочленение разъема осуществляется резьбовым способом, а поляризация корпусов — однош Оночная. Это обеспечивает надежное соединение и предотвращает неправильное подключение .

Область применения

Разъемы ОНЦ-РГ-09 широко используются в различных областях электроники для соединения и разъединения электрических цепей в узлах и блоках аппаратуры общего назначения. Они подходят для работы в условиях, где требуется надежное соединение при высоких напряжениях и частотах . Таким образом, ОНЦ-РГ-09-24/30-В2 представляет собой надежный и эффективный ком Онент для работы в электрических системах, обеспечивая стабильность и безопасность подключения.
