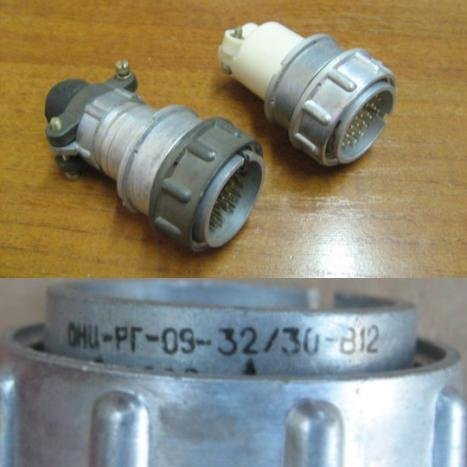

Соединители ОНЦ-РГ-09-32/30-В12 представляют собой цилиндрические, низкочастотные и малогабаритные разъемы, предназначенные для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения. Они состоят из двух негерметичных частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный.

• Климатическое исполнение : УХЛ (внутренний монтаж).

• Условный размер корпуса : 30.

• Количество контактов : 32.

• Покрытие контактов : Никель.

Конструктивное исполнение:

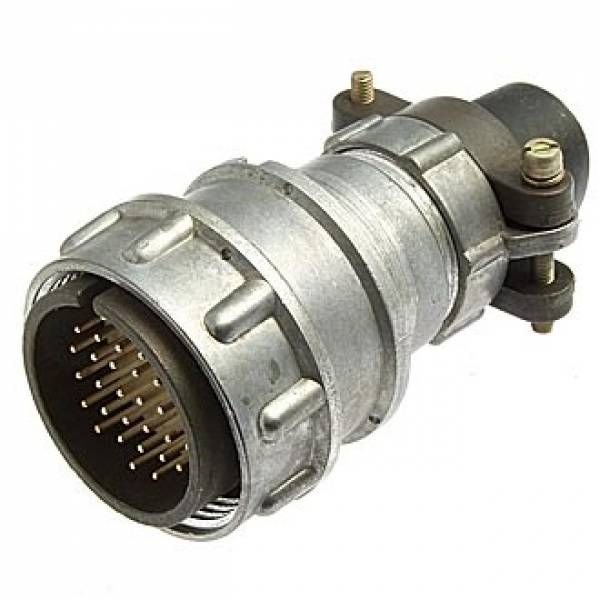

Соединитель ОНЦ-РГ-09-32/30-В12 имеет кабельную часть с прямым кожухом для неэкранированного кабеля. Сочленение между вилкой и розеткой осуществляется резьбовым способом с одношпоночной поляризацией корпусов.

Технические параметры:

• Максимальное рабочее напряжение: до 500 В.

• Рабочий ток на контакт: от 2,5 А до 7,5 А (в зависимости от модели).

Соединители используются для работы в цепях постоянного и переменного тока частотой до 3 МГц. Подсоединение проводов к хвостовикам контактов производится методом пайки.
