ОНЦ-РГ-09-32/30-Р 12 — это цилиндрический низкочастотный малогабаритный разъём из серии ОНЦ-РГ-09, предназначенный для соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) с максимальным напряжением 500 В. Он состоит из двух негерметичных частей — вилки и розетки, которые могут быть кабельными или приборными.

Основные характеристики

• Количество контактов: 32 шт., диаметром 1 мм, условный размер корпуса — 30 мм.

• Рабочая температура: от -60 до +70 °С. ​

• Сопротивление изоляции: не менее 5000 МОм, ресурс сочленений — 500 циклов, наработка — минимум 10000 часов. ​

• Климатическое исполнение: УХЛ по ТУ Бр0.364.182, подходит для внутреннего монтажа с экранированными или неэкранированными кабелями. ​

Конструкция и применение

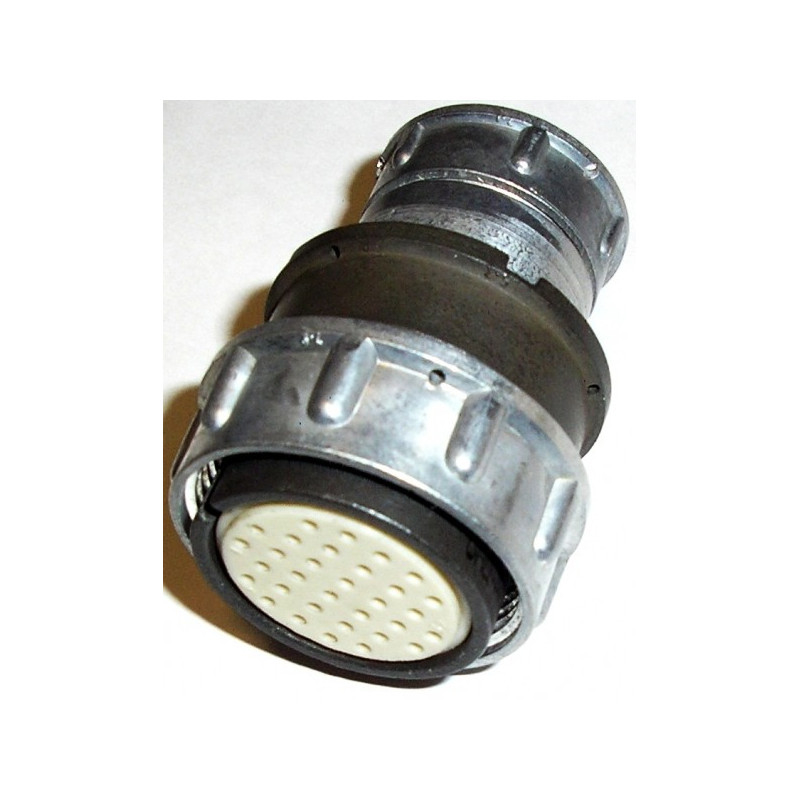

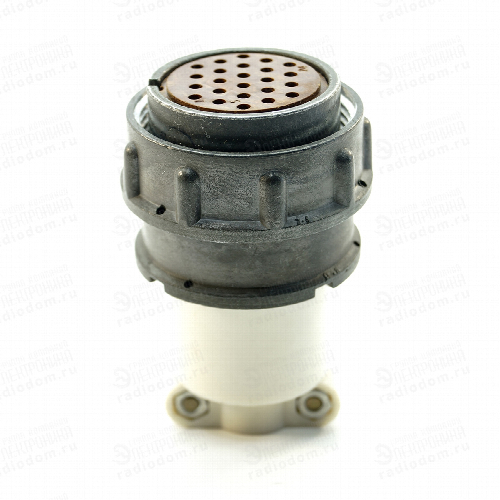

Разъём ОНЦ-РГ-09-32/30-Р 12 представляет собой розетку (Р) кабельного типа с прямым патрубком (индекс 12) для неэкранированного кабеля. Он широко используется в электро- и радиооборудовании, контрольно-измерительных приборах благодаря совместимости контактов с сериями 2РМТ или 2РМДТ.
