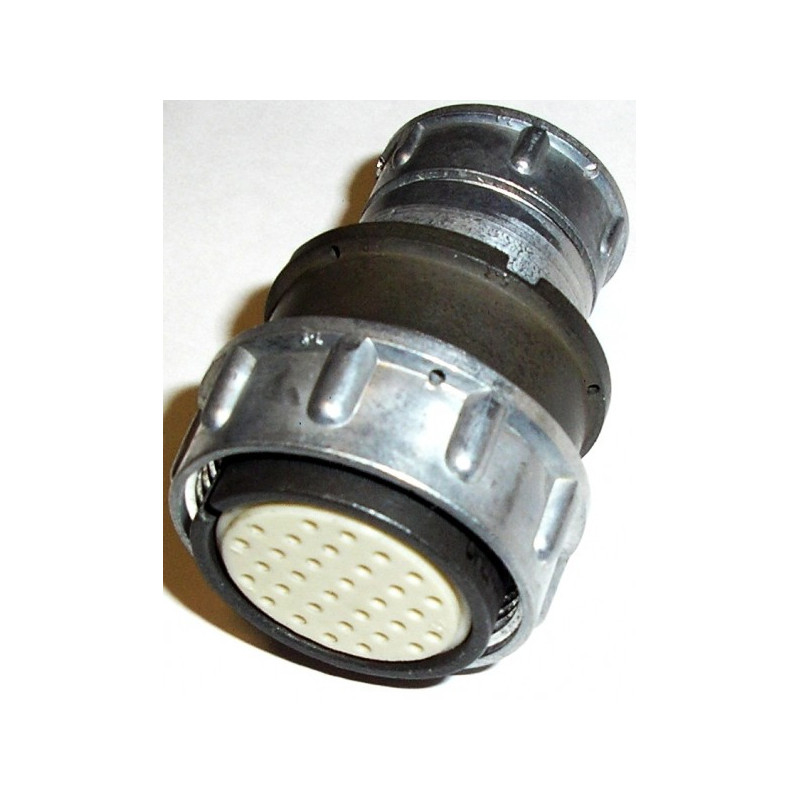

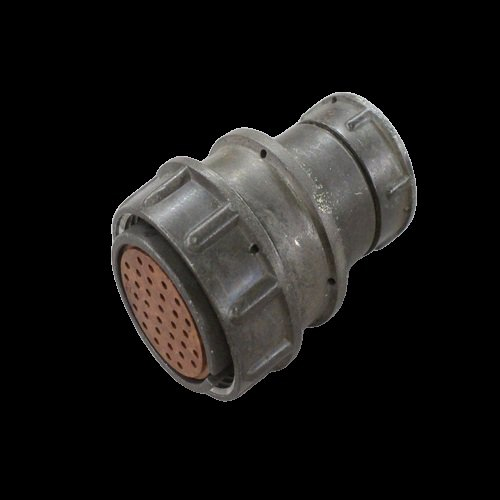

ОНЦ-РГ-09-32/30-Р13 – это розетка, широко используемая в различном электро-, радио- и контрольно-измерительном оборудовании. Это цилиндрический низкочастотный малогабаритный соединитель.

Характеристики

• Соединители ОНЦ-РГ-09-32/30-Р13 предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

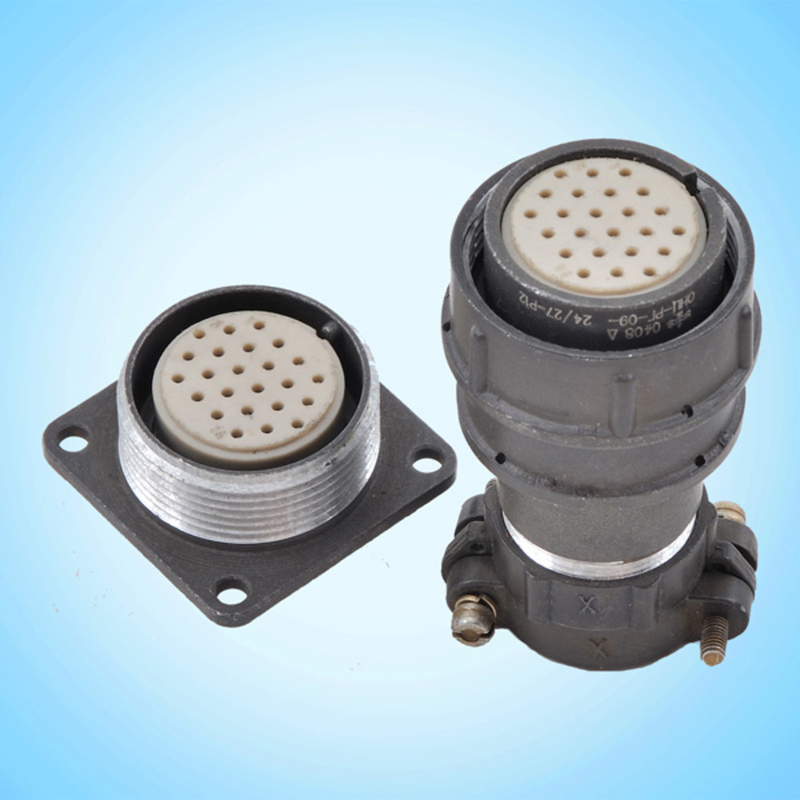

• Соединитель состоит из двух негерметичных частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

• Приборная часть разъемов изготавливается без патрубков или с прямыми патрубками, кабельная часть - без патрубков, с прямыми или угловыми патрубками.

• Сочленение соединителей резьбовое.

• Поляризация корпуса одношпоночная.

• Контакты покрыты никелем.

• Предназначены для монтажа с экранированными или неэкранированными кабелями (проводами), при этом изменяется вид концевой гайки патрубка.

• Предназначены для внутреннего монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями бР0.364.082ТУ.

• 32 контакта.

• Условный размер корпуса – 30.

• розетка кабельная с прямым кожухом для экранированного кабеля.

Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть - с соединителями 2РМДТ по ГЕО.364.126ТУ.
