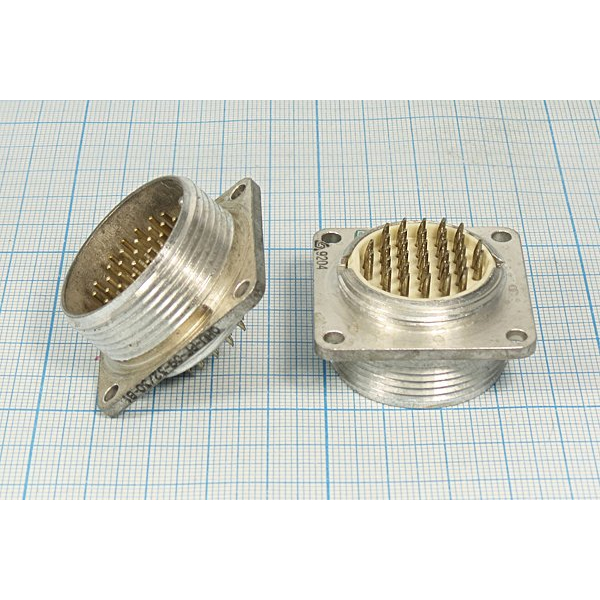

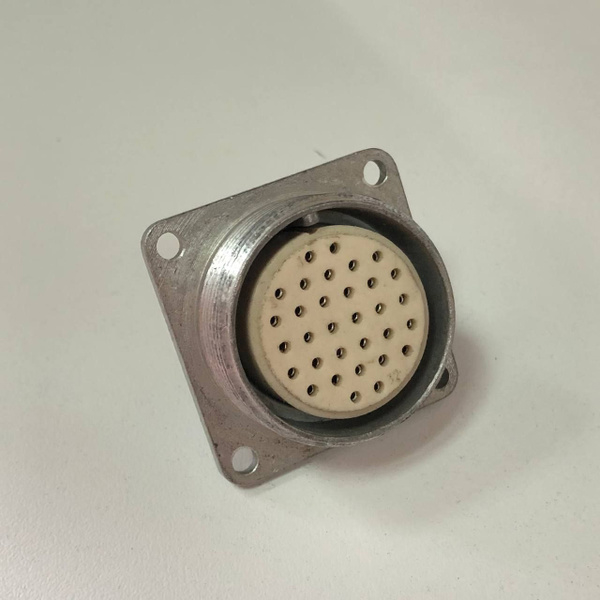

Соединитель ОНЦ-РГ-09-32/30-Р1 представляет собой цилиндрический низкочастотный малогабаритный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с напряжением до 500 В и частотой до 3 МГц. Он широко используется в различных электро-, радио- и контрольно-измерительных приборах.

Технические характеристики

Структура соединителя:

• Соединитель состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.
• Блочная часть может изготавливаться без патрубков или с прямыми патрубками, а кабельная часть — без патрубков, с прямыми или угловыми патрубками.

Конструктивное исполнение:

• Соединитель имеет однош Оночную поляризацию корпусов.
• Контакты покрыты никелем, что обеспечивает хорошую проводимость и защиту от коррозии.

Климатическое исполнение:

• Соединители предназначены для внутреннего монтажа в климатическом исполнении УХЛ, что соответствует техническим условиям бр0.364.182 ТУ.

Обозначение:

• Структура условного обозначения: ОНЦ-РГ-09-32/30-Р1
  • ОНЦ-РГ-09 — тип соединителя;
  • 32 — количество контактов;
  • 30 — условный размер корпуса;
  • Р — часть соединителя (В — вилка, Р — розетка );
  • 1 — конструктивное исполнение (например, приборная часть).

Применение

Соединители ОНЦ-РГ-09-32/30-Р1 используются для монтажа с экранированными или неэкранированными кабелями. Они обеспечивают надежное соединение в различных условиях эксплуатации. Также важно учитывать вид концевой гайки патрубка при выборе соединителя. Производитель гарантирует соответствие соединителей всем требованиям технических условий при соблюдении правил эксплуатации, хранения и транспортировки.
