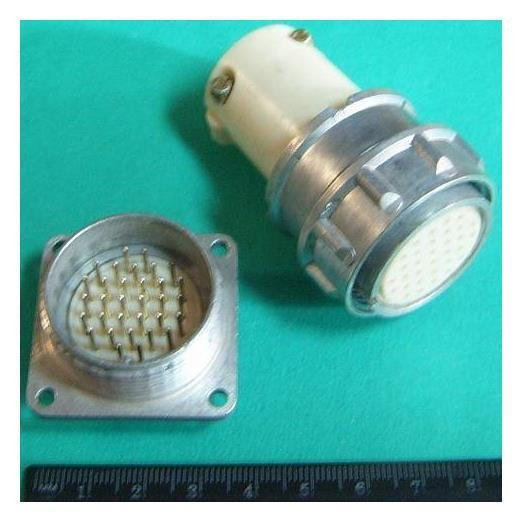

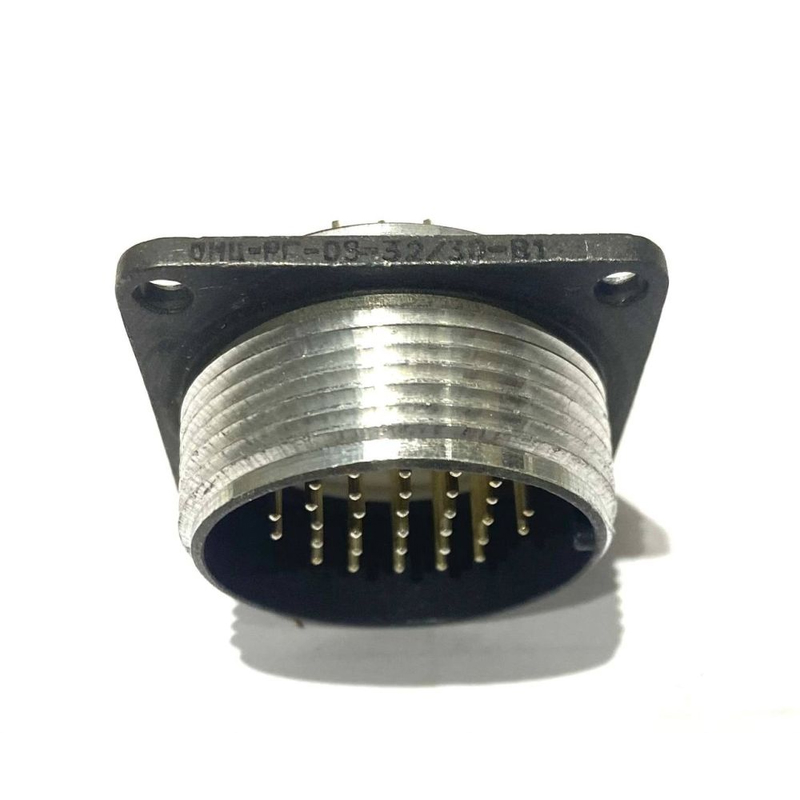

Соединитель ОНЦ-РГ-09-32/30-В1 представляет собой малогабаритный цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он используется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения.

Технические характеристики

• Количество контактов : 32

• Условный размер корпуса : 30

• Максимальное рабочее напряжение : 500 В

• Максимальная токовая нагрузка : 2,5 А

• Сопротивление контактов : не более 50 мОм для диаметра 1,0 мм и 30 мОм для диаметра 5,0 мм

• Сопротивление изоляции : не менее 5000 МОм

• Число сочленений-расчленений : 500

• Минимальная наработка : 10000 часов

• Срок сохраняемости : 6 лет

Конструкция и исполнение

Соединитель состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Сочленение осуществляется с помощью резьбовой фиксации, а поляризация корпусов выполнена одношпоночная. Контакты покрыты никелем, что обеспечивает их защиту от коррозии и улучшает проводимость.

Климатические условия эксплуатации

• Температура окружающей среды : от -60 до +70 °C

• Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц с ускорением до 100 м/с?

• Механический удар : одиночного действия — до 1500 м/с?; многократного действия — до 400 м/с?

Обозначение соединителя

Структ
