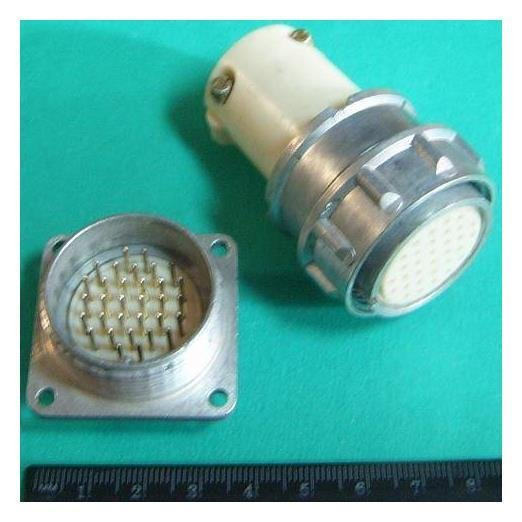

ОНЦ-РГ-09-32/30-В1

ОНЦ-РГ-09-32/30-В1 представляет собой малогабаритный цилиндрический низкочастотный соединитель с резьбовой фиксацией.

Описание

Это вилка приборная без кожуха (патрубка), предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 500 В. Она используется для соединения и разъединения цепей в узлах и блоках электронной аппаратуры общего назначения, включая электронику и контрольно-измерительные приборы. Соединитель негерметичный, с одношпоночной поляризацией корпусов и монтажом пайкой.

Расшифровка обозначения

• ОНЦ-РГ-09 — тип соединителя.

• 32 — количество контактов.

• 30 — условный размер корпуса.

• В — вилка (Р — розетка).

• 1 — конструктивное исполнение: приборная часть без кожуха.

Технические характеристики

Соединитель имеет сопротивление контактов не более 50 мОм (для ∅1,0 мм) и 30 мОм (для ∅5,0 мм), сопротивление изоляции не менее 5000 МОм. Максимальная токовая нагрузка — 2,5 А на контакт.

Условия эксплуатации

Рабочая температура — от -60 до +70 °С (максимум до +100 °С для некоторых параметров), климатическое исполнение УХЛ. Выдерживает вибрацию (1–5000 Гц, 100 м/с²), механический удар (до 1500 м/с² одиночный), пониженное давление 5,3·10⁻⁴ Па. Минимальная наработка — 10000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 6 лет.
