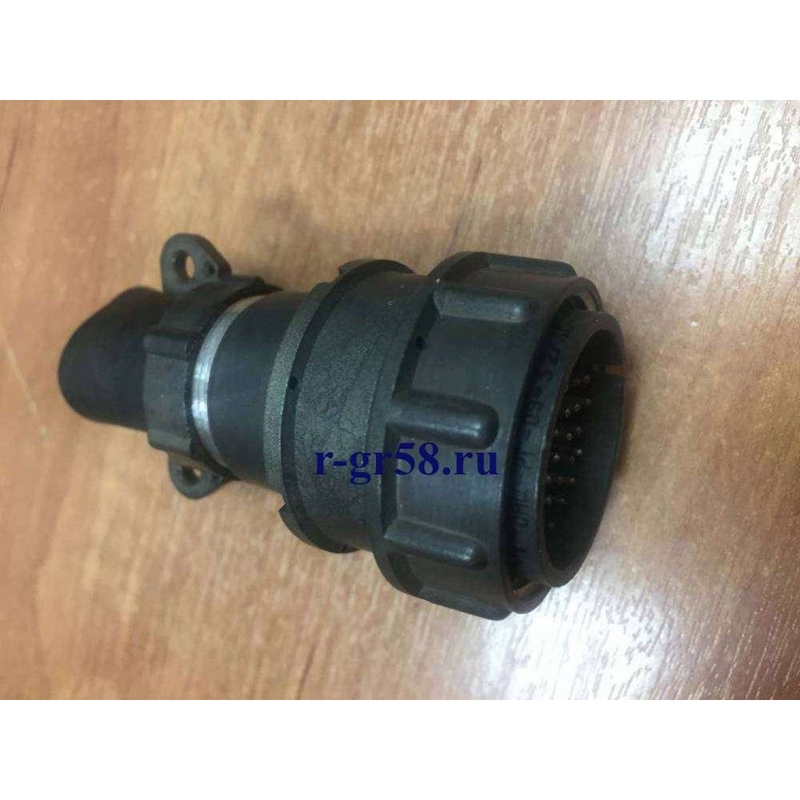

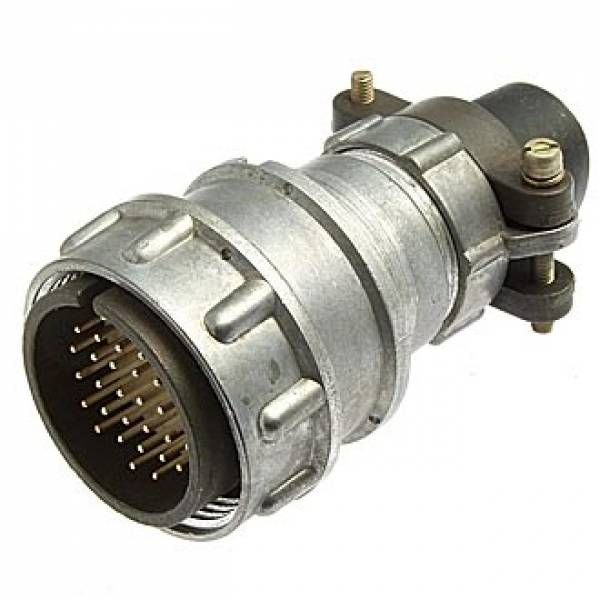

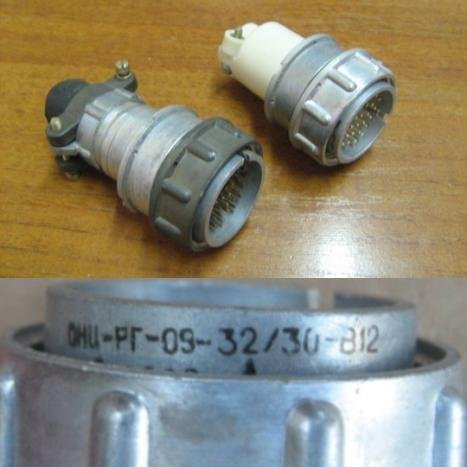

Разъём ОНЦ-РГ-09-32/30-В12 представляет собой электрический соединитель, предназначенный для внутреннего применения и работы в электрических цепях как постоянного, так и переменного тока. Он может использоваться при напряжении до 500 В и частоте до 3 МГц.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, малогабаритный.
• Количество контактов : 32.
• Условный размер корпуса : 30.
• Часть соединителя : вилка (обозначается буквой "В").
• Конструктивное исполнение : неэкранированная кабельная часть с прямым кожухом (патрубком).

Конструкция и применение

Соединитель ОНЦ-РГ-09 состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Сочленение осуществляется с помощью резьбы, а поляризация корпусов одношпоночная. Контакты покрыты никелем для обеспечения надежности соединения.

Условия эксплуатации

• Рабочие температуры : от -60 до +70 °C.
• Относительная влажность : до 98% при температуре +25 °C.
• Сопротивление изоляции : не менее 5000 МОм.
• Гарантийный срок хранения : 6 лет.

Применение

Разъёмы ОНЦ-РГ-09 используются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения. Они подходят как для экранированных, так и неэкранированных кабелей, что делает их универсальными для различных применений в электронике.Разъёмы данной серии также имеют общую схему расположения контактов с другими соединителями, что позволяет их комбинировать в различных конфигурациях.
