ОНЦ-РГ-09-32/30-В12

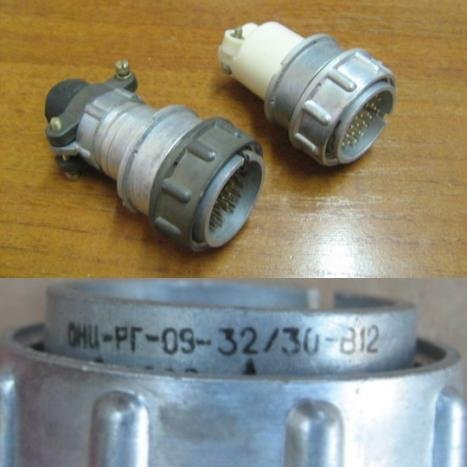

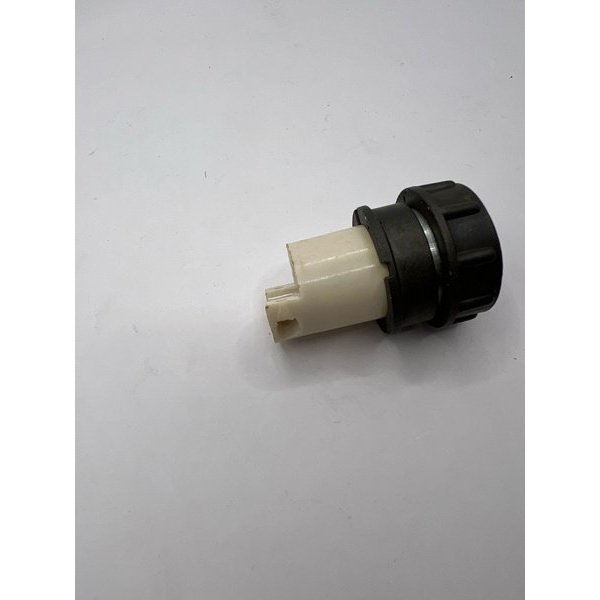

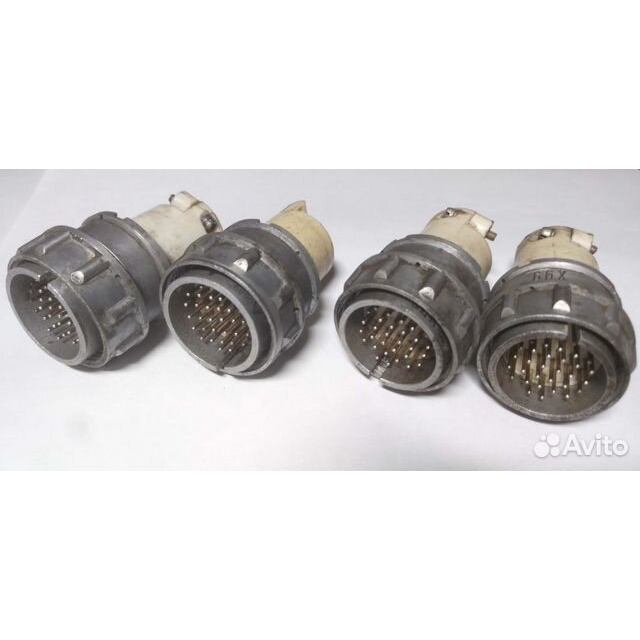

ОНЦ-РГ-09-32/30-В12 — это малогабаритный цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Он имеет 32 контакта и условный размер корпуса 30 мм. Это кабельная вилка (обозначение "В") с неэкранированной конструкцией и прямым кожухом (патрубком, исполнение "12"). Сочленение резьбовое, поляризация корпусов одношпоночная, покрытие контактов — никель; монтаж осуществляется пайкой внутренним способом.

Технические параметры

Рабочее напряжение достигает 500 В (амплитудное значение), ток на контакт — от 2,5 до 7,5 А. Диаметр контактов — 1,0 мм, сопротивление контакта не превышает 0,03 Ом, сопротивление изоляции — не менее 5000 МОм. Соединитель выдерживает температуру от -60 до +70 °C, вибрацию, удары до 400 м/с² и число сочленений-расчленений до 500.

Применение

Такие соединители применяются в узлах и блоках электронной аппаратуры общего назначения, состоят из негерметичных вилок и розеток (приборных или кабельных). Гарантийная наработка — 10000 часов, срок хранения — 6 лет.
