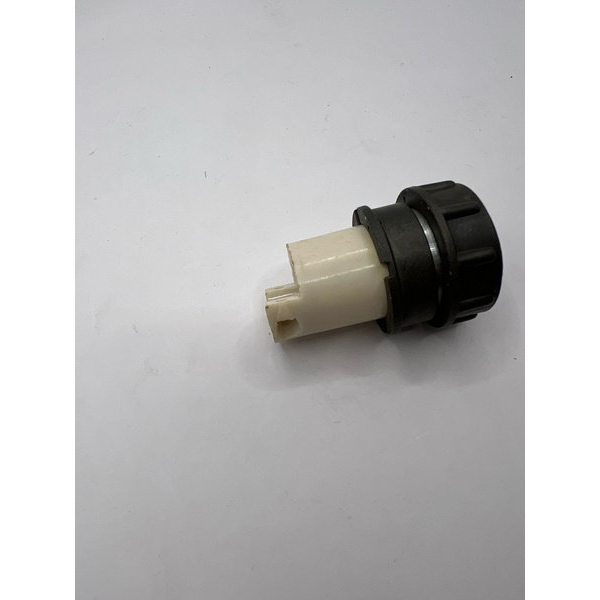

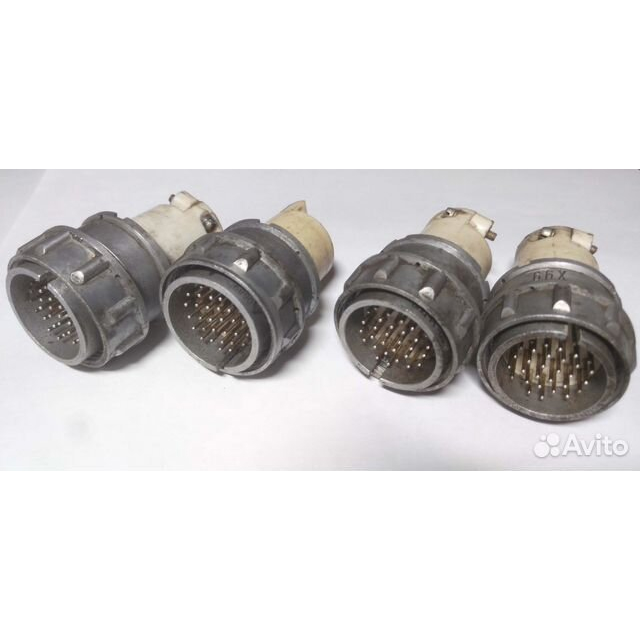

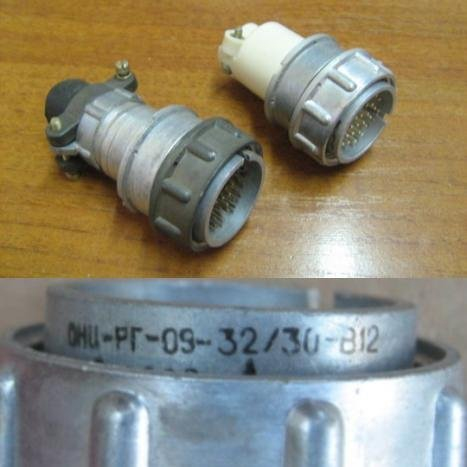

ОНЦ-РГ-09-32/30-В12

ОНЦ-РГ-09-32/30-В12 — это цилиндрический низкочастотный малогабаритный соединитель, предназначенный для работы в электрических цепях постоянного и переменного токов напряжением до 500 В и частотой до 3 МГц.

Основные характеристики

Он имеет 32 контакта и условный размер корпуса 30, с диаметром контактов 1,0 мм.
Рабочий ток на контакт составляет от 2,5 А до 7,5 А, покрытие контактов — никель, а монтаж выполняется пайкой при внутреннем исполнении.
Климатическое исполнение — УХЛ, рабочая температура от -60 до +70 °C, количество сочленений-расчленений — до 500.

Конструкция и исполнение

Соединитель состоит из двух негерметичных частей: вилки (обозначается "В") и розетки ("Р"), которые могут быть блочными (приборными) или кабельными.
Сочленение резьбовое, поляризация корпусов — одношпоночная, конструктивное исполнение 12 соответствует кабельной части неэкранированной с прямым кожухом (патрубком).
Предназначен для монтажа с экранированными или неэкранированными кабелями в электро-, радио- и контрольно-измерительных приборах.

Расшифровка обозначения

• ОНЦ-РГ-09 — тип соединителя.

• 32 — количество контактов.

• 30 — условный размер корпуса.

• В — вилка.

• 12 — кабельная неэкранированная часть с прямым патрубком.
