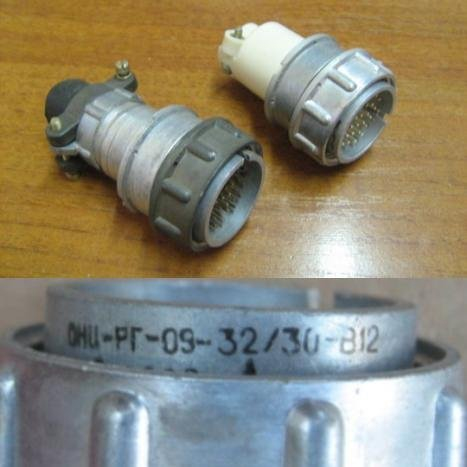

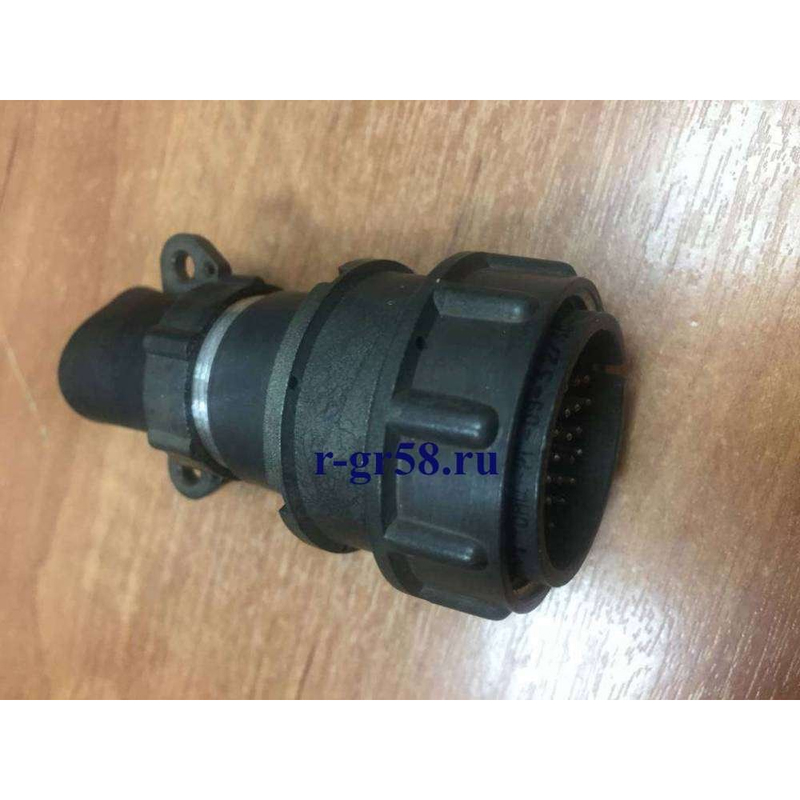

Разъем ОНЦ-РГ-09-32/30-В12 представляет собой электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с рабочим напряжением до 500 В и частотой до 3 МГц. Он используется в узлах и блоках электронной аппаратуры общего назначения.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, малогабаритный.
• Количество контактов : 32.
• Условный размер корпуса : 30.
• Конструктивное исполнение : вилка (обозначение "В").
• Климатическое исполнение : УХЛ (для внутренних помещений).
• Покрытие контактов : никель, что обеспечивает хорошую проводимость и защиту от коррозии.
• Метод монтажа : объемный, с пайкой проводов к контактам.

Конструкция

Соединитель состоит из двух частей:

1. вилка — предназначена для подключения кабеля.
2. розетка — используется для соединения с другим устройством.

Разъемы могут быть как блочными (приборными), так и кабельными. Сочленение осуществляется с помощью резьбы, а поляризация корпусов однош Оночная, что упрощает процесс соединения.

Применение

Разъем ОНЦ-РГ-09-32/30-В12 подходит для монтажа как с экранированными, так и неэкранированными кабелями. Это делает его универсальным решением для различных электрических систем. Он также может использоваться в условиях, где требуется высокая надежность соединений.

Технические параметры

• Рабочий ток : до 5 А на контакт.
• Сопротивление контактов : не более 50 м?.
• Габаритные размеры : 59 х 40 мм.
• Материал изолятора : пластмасса.

Данный разъем является надежным и долговечным решением для подключения в электрических системах, обеспечивая стабильную работу в различных условиях эксплуатации.
