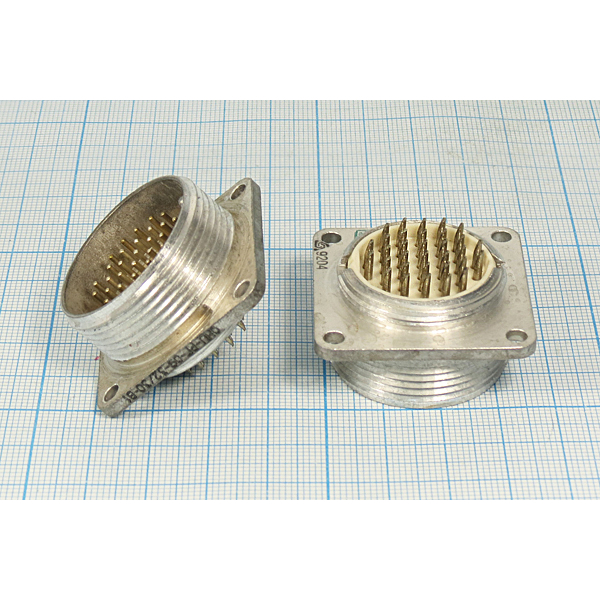

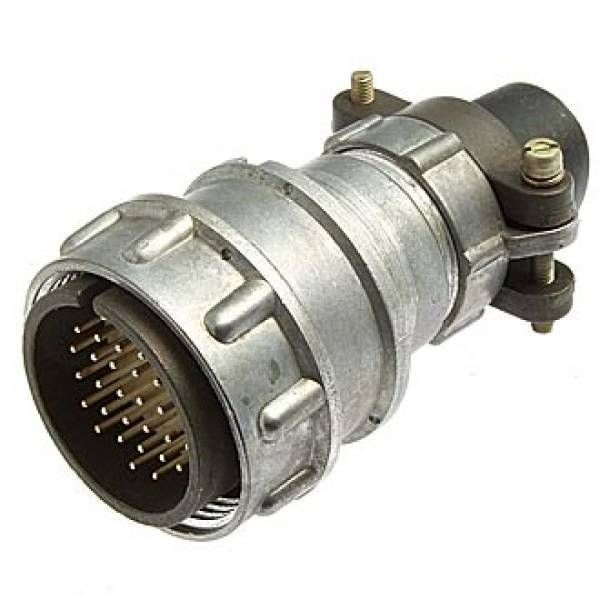

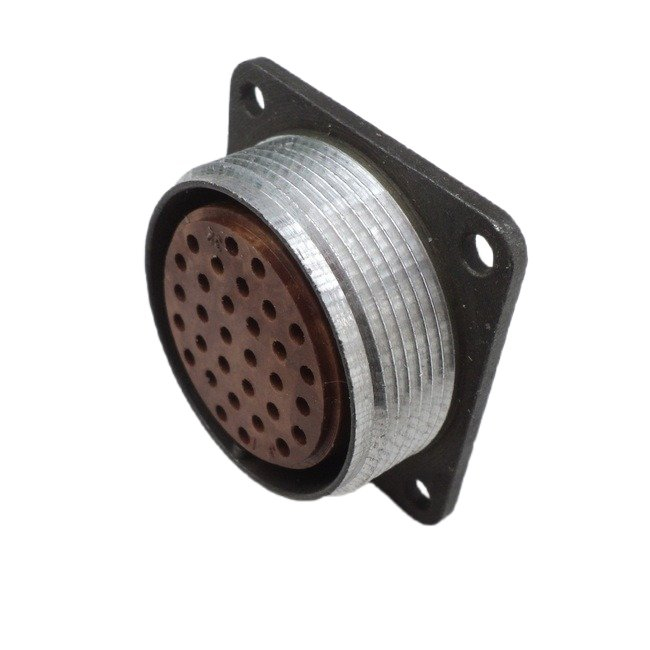

ОНЦ-РГ-09-32/33-Р13 — это розетка низкочастотного цилиндрического соединителя серии ОНЦ-РГ-09, предназначенная для электрических цепей постоянного и переменного тока (частотой до 3 МГц).

Описание конструкции

Соединители состоят из двух негерметичных частей — вилки и розетки, которые могут быть приборными или кабельными. Приборная часть выпускается без патрубков или с прямыми патрубками, кабельная — без патрубков, с прямыми или угловыми. Сочленение резьбовое с одношпоночной поляризацией корпусов, контакты покрыты никелем.

Технические характеристики

Количество контактов — 32, условный размер корпуса — 32/33. Рабочий ток на контакт — 15 А, максимальное напряжение — 500 В. Диапазон рабочих температур: от -60 °C до +70 °C, количество сочленений — до 500. Монтаж внутренний, объемный, пайкой; подходит для экранированных и неэкранированных кабелей.

Применение

Такие розетки широко используются в электро-, радио- и контрольно-измерительных приборах. Соответствуют ТУ бР0.364.082ТУ, климатическое исполнение УХЛ, корпус металлический.
