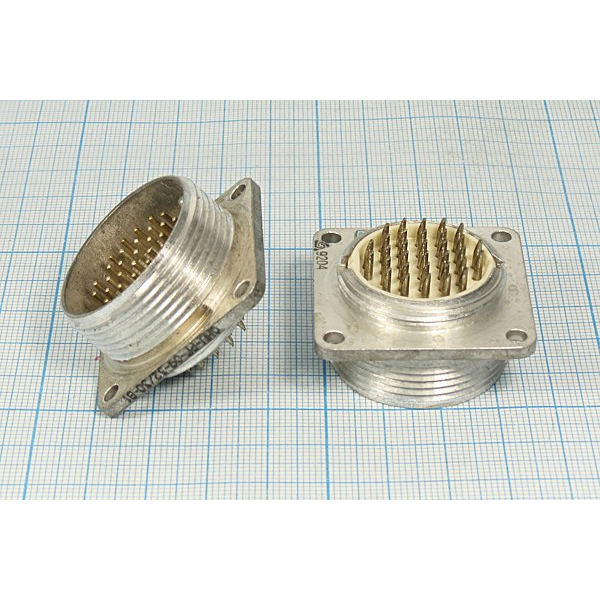

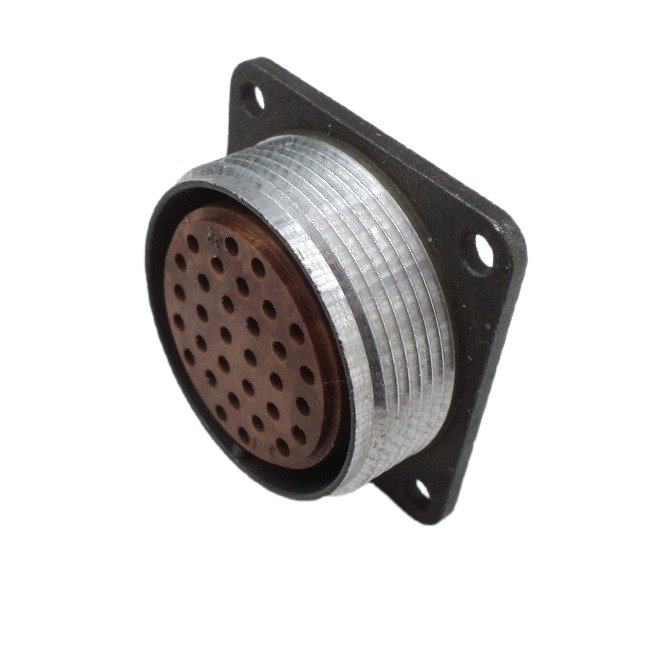

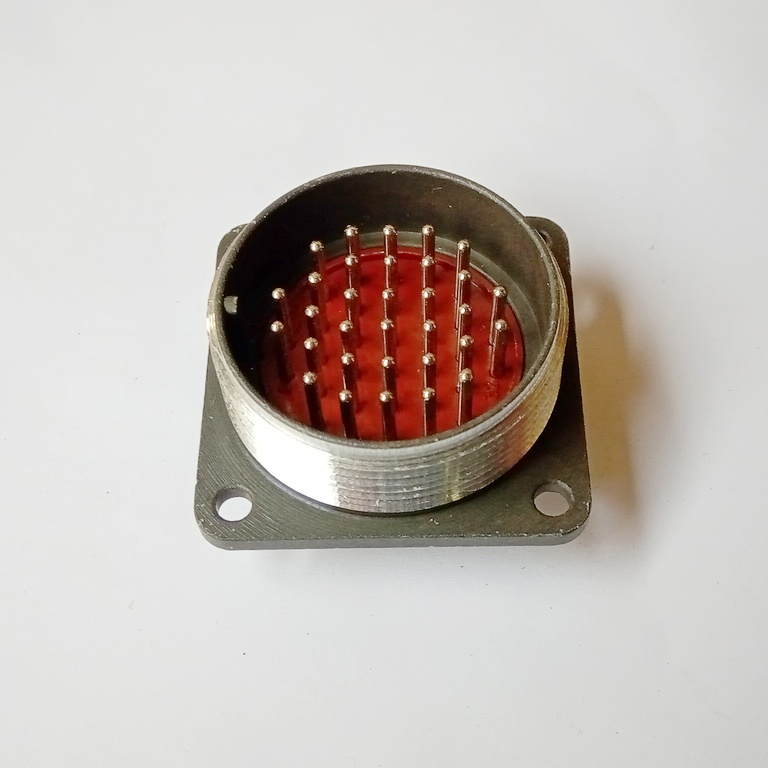

ОНЦ-РГ-09-32/33-Р1 — это малогабаритный цилиндрический низкочастотный соединитель с резьбовой фиксацией. Он представляет собой розетку приборную без кожуха (патрубка), предназначенную для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 500 В.

Расшифровка обозначения

• ОНЦ-РГ-09: базовый тип соединителя.

• 32: количество контактов.

• 33: условный размер корпуса (вариация от стандартного 30 в некоторых моделях).

• Р: розетка (В — для вилки).

• 1: конструктивное исполнение — приборная часть без кожуха.​

Соединители серии ОНЦ-РГ-09 негерметичные, состоят из вилки и розетки (приборных или кабельных), с одношпоночной поляризацией и покрытием контактов никелем.

Применение

Используется для соединения и разъединения цепей в узлах и блоках электронной аппаратуры общего назначения. Подходит для монтажа объемного пайкой, внутреннего, в климатическом исполнении УХЛ (умеренный и холодный климат).​

Технические характеристики

• Максимальный ток на контакт: 5–10 А.

• Рабочая температура: от -60 до +70 °C.

• Вибрация: синусоидальная 1–5000 Гц (до 100 м/с²), удары до 1500 м/с².

• Наработка: минимум 10000 часов (до 100000 в облегченном режиме).

• Сочленений-расчленений: 500.

• Срок хранения: 6 лет.​
