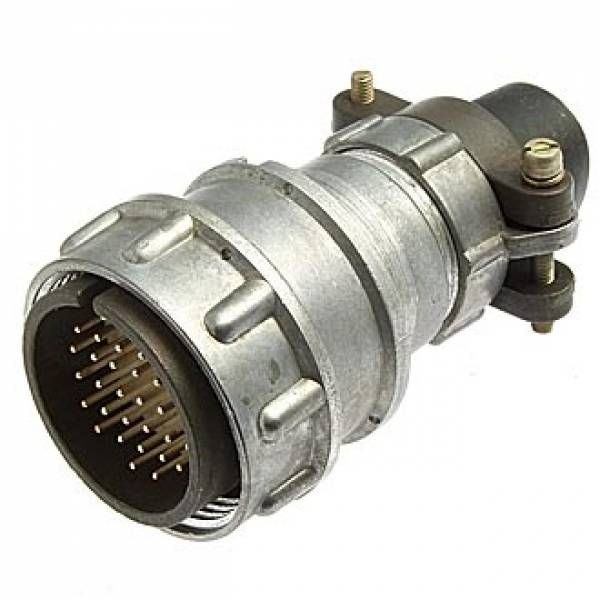

Разъем ОНЦ-РГ-09-32/33-В1 представляет собой цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с напряжением до 500 В и частотой до 3 МГц. Он используется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения.

Конструкция и характеристики

Структура соединителя:

• Тип: ОНЦ-РГ-09
• Количество контактов: 32
• Условный размер корпуса: 33
• Часть соединителя: В вилка

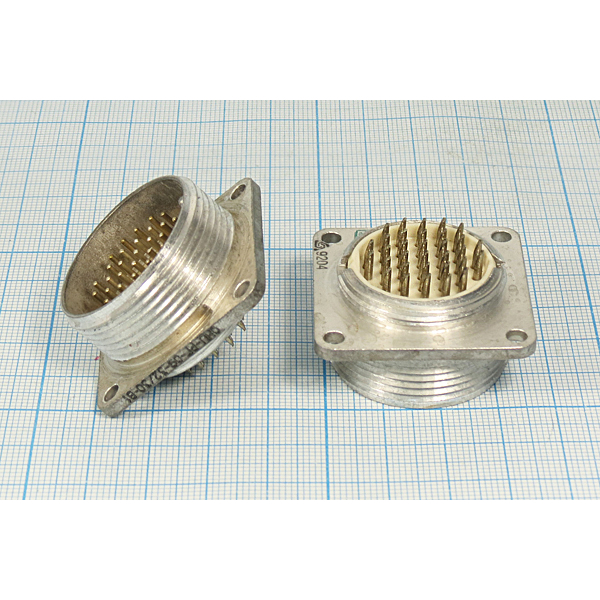

Разъем состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Сочленение осуществляется резьбовым способом с однош Оночной поляризацией корпусов. Контакты покрыты никелем, что обеспечивает хорошую проводимость и защиту от коррозии. Технические характеристики:

• Максимальный рабочий ток на контакт: не более 10 А
• Сопротивление контактов:
  • для диаметра 1,0 мм — не более 50 мОм
  • для диаметра 1,5 мм — не более 30 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Количество циклов соединения/разъединения: до 500 раз
• Температурный диапазон эксплуатации: от -60 °C до +70 °C

Применение

Разъемы ОНЦ-РГ-09-32/33-В1 применяются в различных областях, включая:

• Электронную аппаратуру общего назначения.
• Промышленные устройства.
• Системы связи и управления.

Эти соединители предназначены для монтажа с экранированными или неэкранированными кабелями, что делает их универсальными для различных условий эксплуатации.
