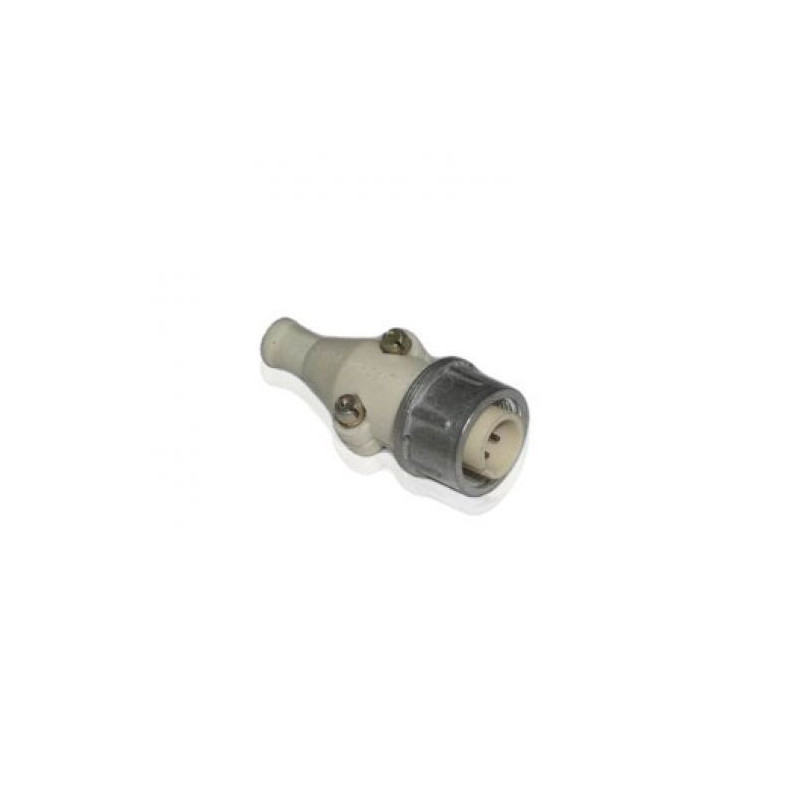

Соединитель ОНЦ-РГ-09-4/14-гайка хвостовая не экранированная (не экр.) представляет собой цилиндрический низкочастотный разъем, предназначенный для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он состоит из двух негерметичных частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Основные характеристики

• Количество контактов : 4
• Условный размер корпуса : 14
• Тип соединения : резьбовое
• Поляризация корпуса : одношпоночная
• Покрытие контактов : никель
• Рабочее напряжение : до 500 В
• Максимальный ток на контакт : 2,5 А (максимально до 5 А)
• Сопротивление контактов : не более 50 м?
• Сопротивление изоляции : не менее 5000 МОм
• Температурный диапазон эксплуатации : от -60 до +70 °C
• Количество циклов соединения/рассоединения : до 500 раз
• Минимальная наработка : 10,000 часов
• Срок хранения : до 6 лет .

Конструктивные особенности

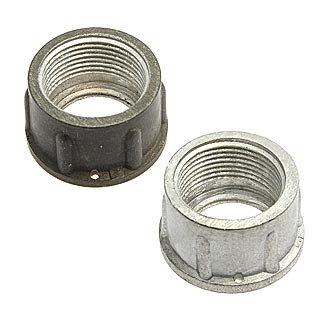

Конструктивное исполнение гайки хвостовой может варьироваться в зависимости от конкретного применения. Соединитель подходит для монтажа как экранированными, так и неэкранированными кабелями. В зависимости от типа кабеля изменяется вид концевой гайки патрубка. Гайка может быть выполнена в различных вариантах исполнения, включая прямые и угловые патрубки.

Условия эксплуатации

Соединитель ОНЦ-РГ-09-4/14 предназначен для внутреннего монтажа в климатическом исполнении УХЛ. Он способен выдерживать механические нагрузки, такие как вибрации и удары, что делает его подходящим для использования в различных условиях.
