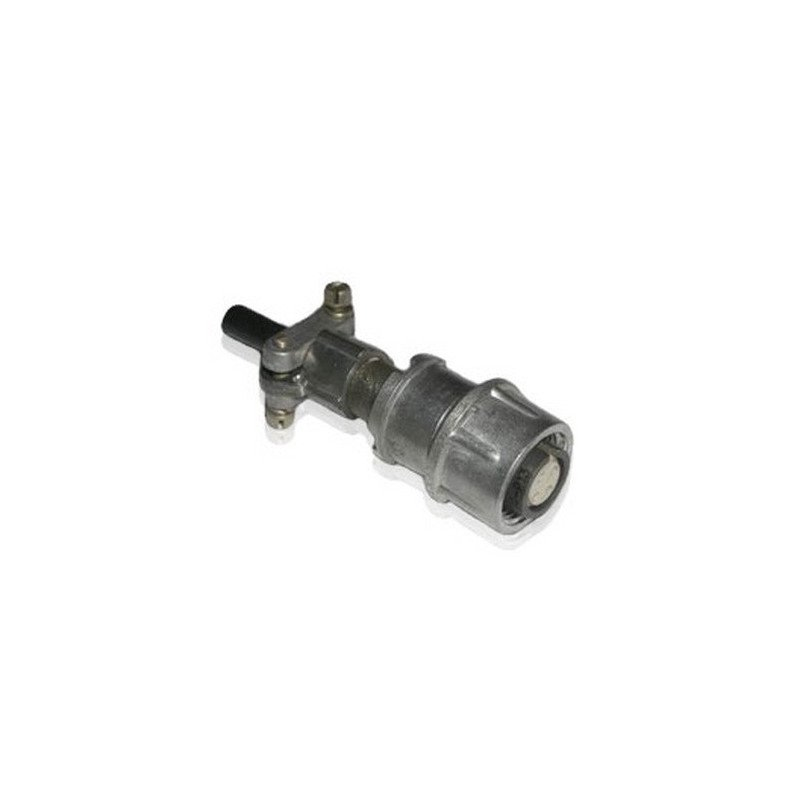

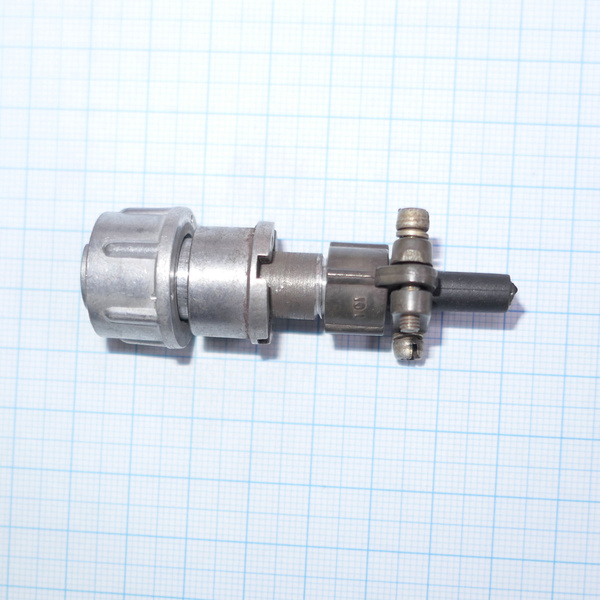

Соединитель ОНЦ-РГ-09-4/14-Р12 представляет собой кабельную розетку с четырьмя контактами и условным размером корпуса 14 мм. Он относится к типу соединителей ОНЦ-РГ-09, которые предназначены для работы в электрических цепях как постоянного, так и переменного тока (до 3 МГц) и имеют негерметичное исполнение .

Основные характеристики

• Тип соединителя: ОНЦ-РГ-09
• Количество контактов: 4
• Условный размер корпуса: 14
• Часть соединителя: розетка
• Кабельная часть: Неэкранированная с прямым кожухом .

Технические параметры

• Сопротивление контактов:
  • Для диаметра 1,0 мм — не более 50 м?
  • Для диаметра 1,5 мм — не более 30 м?
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Максимальное рабочее напряжение: до 500 В
• Токовая нагрузка на контакт: до 2,5 А при равномерной нагрузке на остальные контакты, максимальный ток на одиночный контакт — до 5 А .

Условия эксплуатации

Соединитель ОНЦ-РГ-09-4/14-Р12 предназначен для работы в различных климатических условиях:

• Рабочая температура: от -60 °C до +100 °C
• Устойчивость к механическим воздействиям, включая вибрацию и удары .

Применение

Данный тип соединителей широко используется в различных электрических устройствах и системах, где требуется надежное соединение с учетом механических и климатических факторов.
