ОНЦ-РГ-09-4/14-Р12

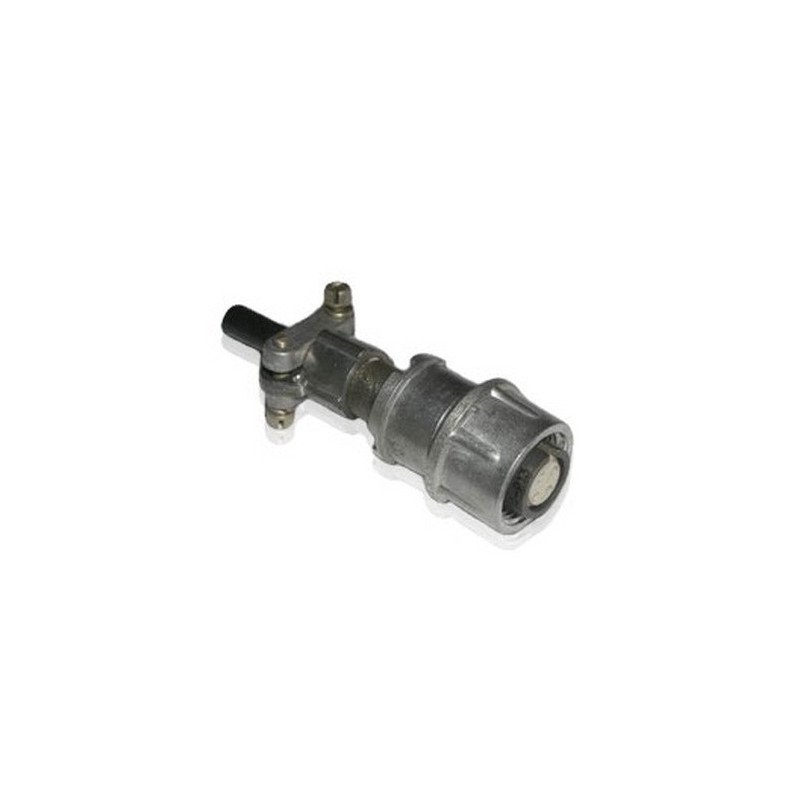

Разъём (соединитель) ОНЦ‑РГ‑09‑4/14‑Р12 — это низкочастотный цилиндрический электрический соединитель, относящийся к серии ОНЦ‑РГ‑09, выполненный в виде розетки с кабельной частью и прямым патрубком.

Назначение и область применения

ОНЦ‑РГ‑09‑4/14‑Р12 предназначен для разъёмного соединения цепей постоянного и переменного тока (в том числе высокочастотных до порядка 3 МГц) в приборах и устройствах радиоэлектронной аппаратуры, включая бортовую и промышленную технику. Соединитель применяется в условиях умеренно‑холодного климата (УХЛ) и рассчитан на эксплуатацию в широком диапазоне температур и внешних механических воздействий.

Конструкция и типоразмер

• Серия: ОНЦ‑РГ‑09 — цилиндрический низкочастотный малогабаритный негерметичный соединитель.

• 4 контакта; условный размер корпуса — 14 мм.

• Конструктивное исполнение «12» — кабельная часть (розетка) неэкранированная с прямым кожухом‑патрубком и резьбовым сочленением.

• Диаметр посадочного отверстия под корпус — около 14 мм, диаметр контактов — 1 мм.

Электрические параметры

• Максимальное рабочее напряжение (амплитудное значение) — до 500 В.

• Максимальный ток на контакт — до 2,5 А.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Сопротивление контактов — не более 50 мОм для контактов диаметром 1,0 мм.

Условия эксплуатации и надёжность

• Рабочий диапазон температур окружающей среды — примерно от −60 до +70 °C.

• Соединитель устойчив к вибрации и ударным нагрузкам, рассчитан на ускорение многократного удара порядка 400 м/с² и одиночного удара до 1500 м/с².

• Число циклов сочленения‑расчленения — не менее 500, минимальная наработка — порядка 10 000 часов.

• Срок сохраняемости (хранения) изделия — до 6 лет.
