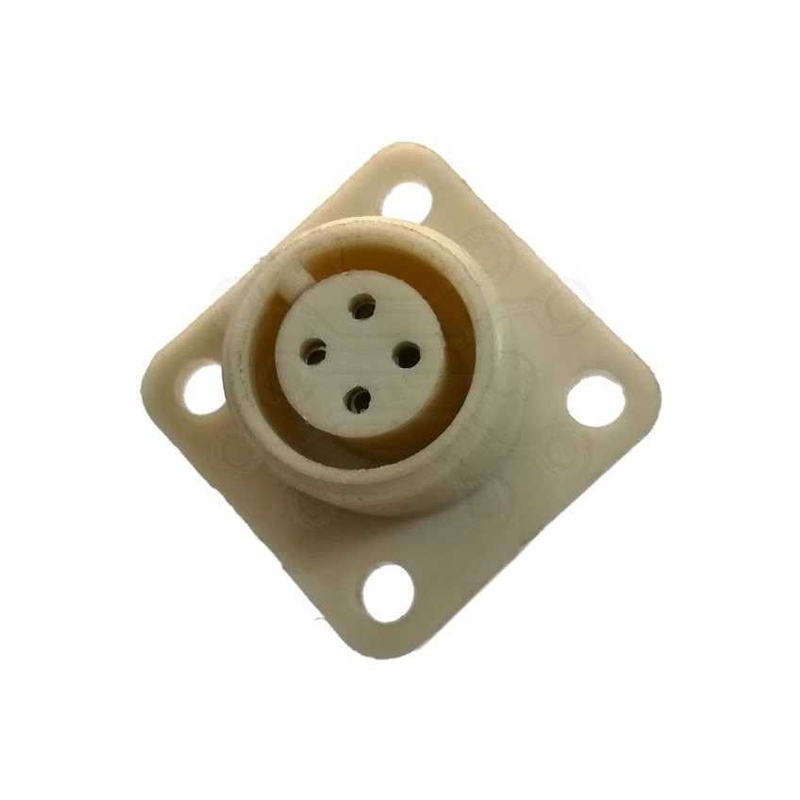

Соединители ОНЦ-РГ-09-4/14-Р13 представляют собой низкочастотные цилиндрические разъемы, предназначенные для использования в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц). Эти соединители могут работать при максимальном напряжении до 500 В и максимальном токе на контакт до 2,5 А (в некоторых случаях до 7,5 А).

Конструкция и особенности

Соединители ОНЦ-РГ-09 состоят из двух частей: вилки и розетки. Они могут быть как приборными, так и кабельными. вилки и розетки изготавливаются с различными типами патрубков: без патрубков, с прямыми или угловыми патрубками. Сочленение между частями осуществляется резьбовым способом, а поляризация корпусов — одношпоночная.

Технические характеристики :

• Количество контактов : 4

• Диаметр контактов : 1,0 мм

• Условный размер корпуса : 14 мм

• Максимальный рабочий ток : до 2,5 А на каждый контакт

• Максимальное рабочее напряжение : 500 В

• Сопротивление контактов : для диаметра 1,0 мм — не более 50 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Температура эксплуатации : от -60° С до +70° С

• Количество соединений : до 500 раз.

Применение

Соединители ОНЦ-РГ-09 предназначены для внутреннего монтажа с использованием экранированных или неэкранированных кабелей. Они соответствуют климатическому исполнению УХЛ и могут использоваться в различных условиях эксплуатации. Эти разъемы также совместимы с другими соединителями, такими как 2РМТ и 2РМДТ.

Таким образом, соединители ОНЦ-РГ-09-4/14-Р13 являются надежным решением для подключения электрических цепей в промышленных и бытовы
