Разъем ОНЦ-РГ-09-4/14-Р14 представляет собой цилиндрический низкочастотный соединитель, предназначенный для ручного соединения. Он используется в различных электрических системах и обладает следующими характеристиками:

Основные характеристики

• Количество контактов : 4
• Рабочее напряжение : до 500 В
• Максимальный ток на контакт : 2,5 А, на одиночный контакт — до 5 А
• Материал контактов : никель
• Сопротивление контактов :
  • Для диаметра 1,0 мм — не более 0,05 Ом
  • Для диаметра 1,5 мм — не более 0,03 Ом
• Корпус : металлический с никелевым покрытием

Конструкция и особенности

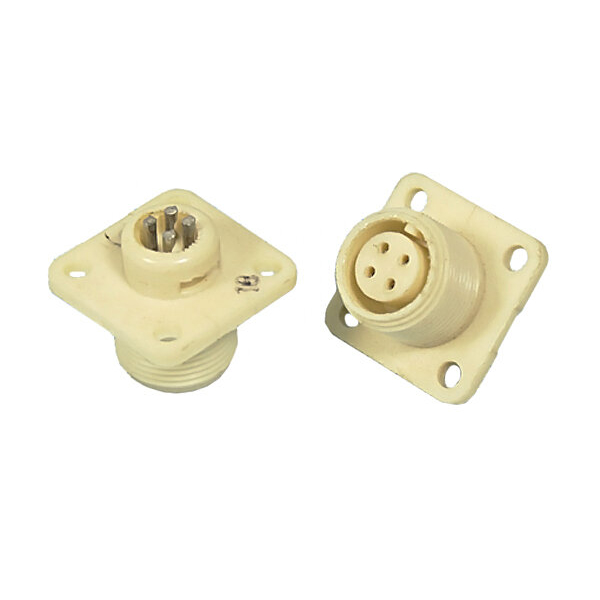

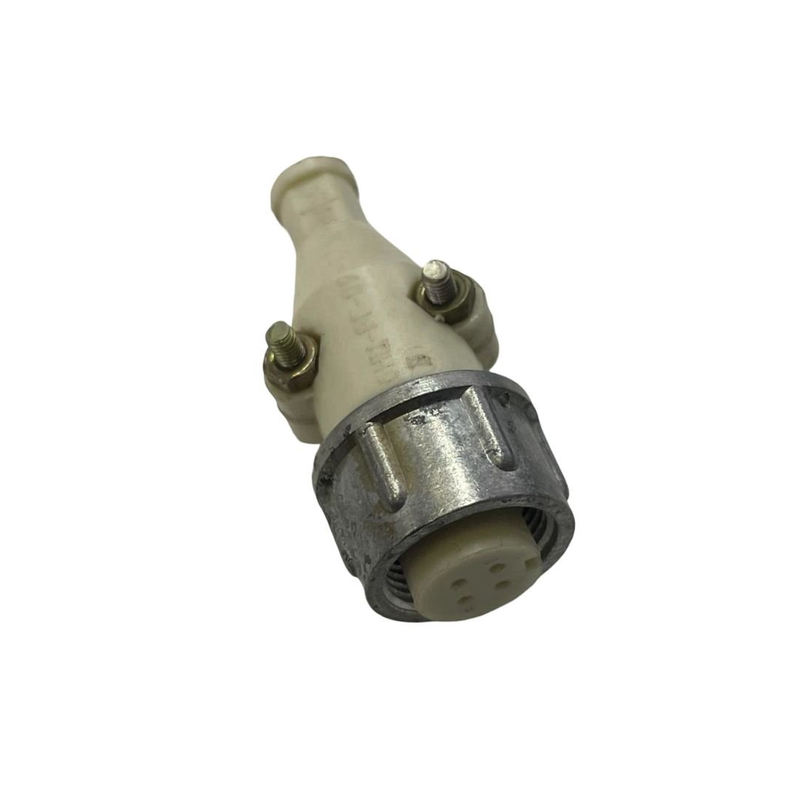

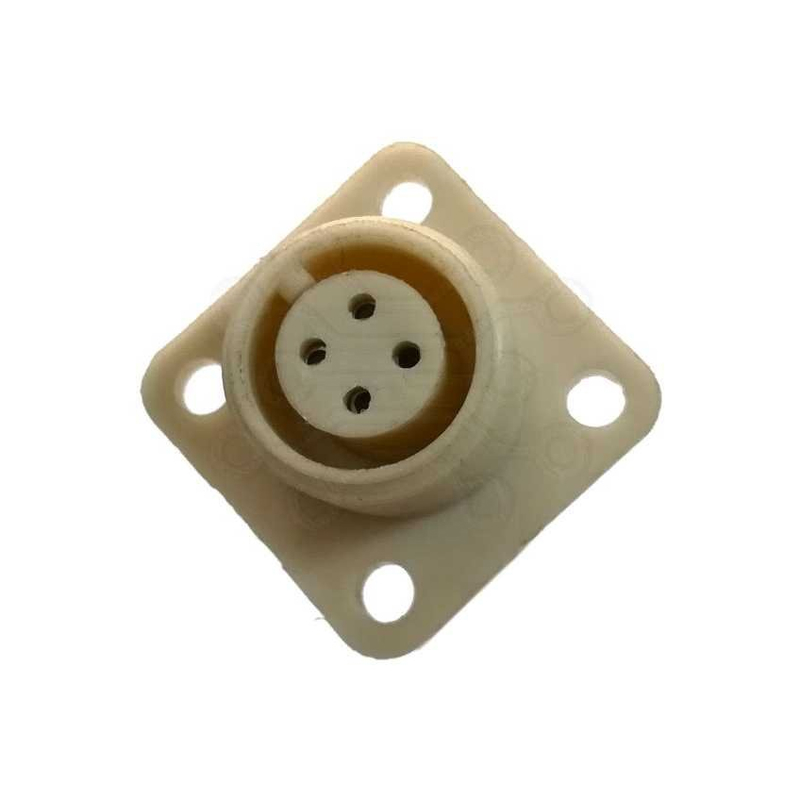

Разъем ОНЦ-РГ-09-4/14-Р14 состоит из двух частей: вилки (штырь) и розетки (гнездо). Он имеет резьбовое соединение для надежной фиксации и однош Оночную поляризацию корпусов, что обеспечивает правильное соединение и предотвращает ошибки при подключении.

Применение

Данный разъем широко используется в низкочастотных электрических цепях, где требуется надежное и безопасное соединение. Он подходит для применения в различных отраслях, включая промышленность и бытовую электронику. Разъемы ОНЦ-РГ могут иметь различные размеры корпуса (14 мм, 18 мм, 22 мм и т.д.) и количество контактов (от 4 до 50), что позволяет выбрать оптимальный вариант для конкретных задач.
