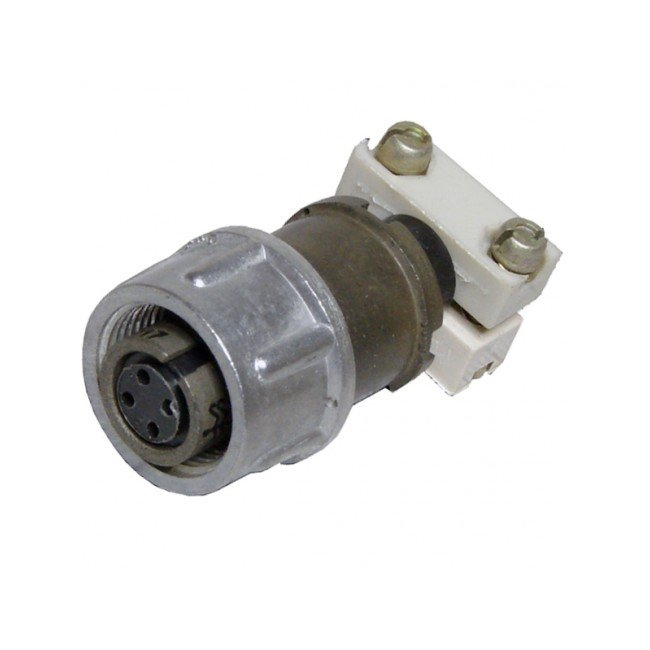

ОНЦ-РГ-09-4/14-Р17 — это цилиндрический низкочастотный разъём из серии ОНЦ-РГ-09, предназначенный для надёжного соединения электрических цепей в различных устройствах. Он представляет собой кабельную розетку (обозначение "Р" указывает на розетку, а "17" — на пластмассовое исполнение с определённым типом кожуха).​

Основные характеристики

Разъём имеет 4 контакта диаметром 1 мм и условный размер корпуса 14 мм (диаметр посадочного отверстия). Максимальное рабочее напряжение достигает 500 В, сопротивление изоляции — не менее 5000 МОм, а количество сочленений/расчленений — до 500 циклов. Работает в диапазоне температур от -60 до +70 °C, наработка на отказ — минимум 10000 часов.​

Конструкция

Корпус выполнен из алюминиевого сплава АЛ-11, изолятор — из пресс-материала АГ-4, контакты покрыты никелем. Это обеспечивает прочность и устойчивость к внешним воздействиям, типично для приборостроения и промышленного оборудования. Установочные размеры включают резьбу M14x1 мм и диаметр d1 = 6,5 мм.​
