ОНЦ-РГ-09-4/14-Р17

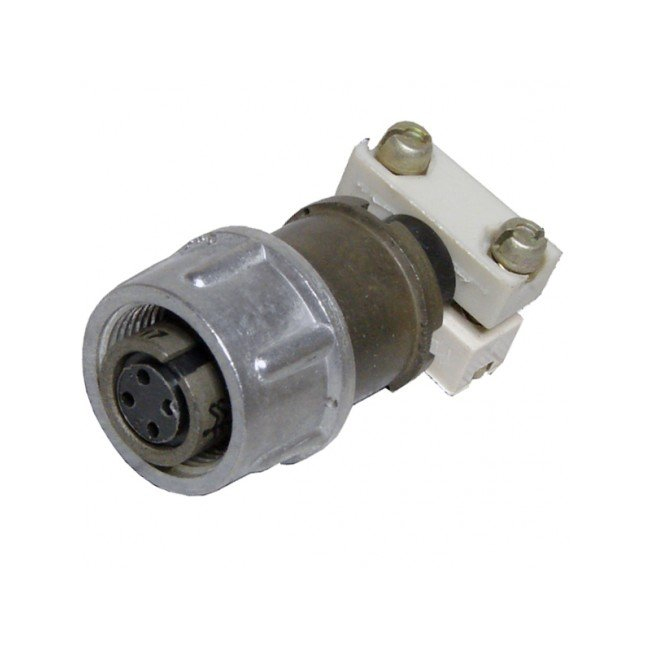

ОНЦ‑РГ‑09‑4/14‑Р17 — это цилиндрический низкочастотный малогабаритный соединитель, выполненный в виде кабельной розетки из серии ОНЦ‑РГ‑09. Он предназначен для работы в электрических цепях постоянного и переменного тока, частотой до нескольких мегагерц, с напряжением до 500 В.

Назначение и область применения

Разъем используется для соединения проводов и кабелей в радиоэлектронной аппаратуре, контрольно‑измерительных приборах и другой низкочастотной технике. Соединитель рассчитан на внутренний монтаж в приборах и не предназначен для герметизации линии.

Конструкция и типоразмеры

ОНЦ‑РГ‑09‑4/14‑Р17 имеет кабельный корпус прямого патрубка, сделанный из пластмассы, с диаметром корпуса около 22 мм и высотой около 46 мм. В нем установлено 4 круглых контакта‑гнезда диаметром 1 мм, выполненных из латуни с никелевым покрытием, что обеспечивает низкое переходное сопротивление.

Электрические и механические параметры

На каждый контакт допустимый рабочий ток до 5 А, максимальное напряжение — до 500 В, сопротивление контактов не превышает 50 мОм. Сопротивление изоляции составляет порядка 5000 МОм, что соответствует требованиям для низкочастотных сигнальных цепей.

Климатические условия и сочленение

Разъем рассчитан на работу в диапазоне температур примерно от −60 до +70 °C, с влажностью до 98% при 25 °C и перепаде атмосферного давления от вакуума до повышенного; климатическое исполнение соответствует УХЛ. Сочленение с вилкой резьбовое, с одношпоночной поляризацией корпуса, рабочее положение допускается любое.

Ресурс и совместимость

Разъем рассчитан на не менее 500 циклов сочленения–расчленения и имеет гарантированный срок наработки порядка десятков тысяч часов при нормальных условиях эксплуатации. Часть соединителей ОНЦ‑РГ‑09 имеет общую схему расположения контактов с разъемами 2РМТ, что упрощает взаимозаменяемость при замене устаревших изделий.
