ОНЦ-РГ-09-4/14-Р17

Цена:
450 ₽

Техническое описание:

ОНЦ-РГ-09-4/14-Р17

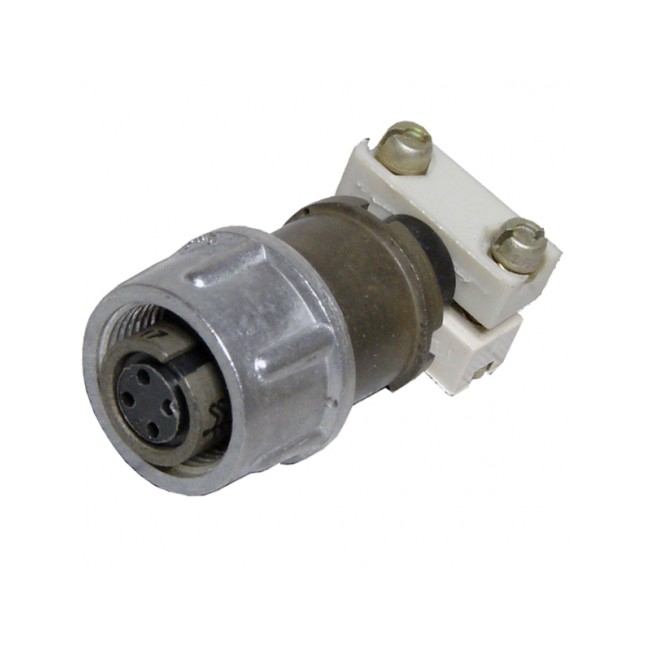

ОНЦ-РГ-09-4/14-Р17 — это цилиндрический низкочастотный разъем (розетка) из серии ОНЦ-РГ-09, предназначенный для надежного электрического соединения в различных устройствах.​

Основные характеристики

Он имеет 4 контакта диаметром 1 мм и условный размер корпуса 14 мм (диаметр посадочного отверстия). Максимальное рабочее напряжение достигает 500 В, сопротивление изоляции — не менее 5000 МОм, а токовая нагрузка поддерживает частоты до 3 МГц. Диапазон рабочих температур: от -60 до +70°C, наработка на отказ — минимум 10000 часов, срок хранения — 6 лет.​

Конструкция и материалы

Корпус выполнен из алюминиевого сплава АЛ-11, изолятор — из пресс-материала АГ-4, контакты покрыты никелем. Это кабельная розетка (Р) с пластмассовым исполнением (17 в обозначении), экранированной кабельной частью и угловым кожухом. Установочные размеры включают резьбу Dлев — М14х1 мм и d1 — 6,5 мм.

Расшифровка обозначения

  • ОНЦ-РГ-09: базовый тип соединителя.

  • 4: количество контактов.

  • 14: размер корпуса.

  • Р: розетка (вилка обозначается В).

  • 17: кабельная часть с угловым кожухом в пластмассовом исполнении.​

ОНЦ-РГ-09-4/14-Р17

ОНЦ-РГ-09-4/14-Р17 — это цилиндрический низкочастотный разъем (розетка) из серии ОНЦ-РГ-09, предназначенный для надежного электрического соединения в различных устройствах.​

Основные характеристики

Он имеет 4 контакта диаметром 1 мм и условный размер корпуса 14 мм (диаметр посадочного отверстия). Максимальное рабочее напряжение достигает 500 В, сопротивление изоляции — не менее 5000 МОм, а токовая нагрузка поддерживает частоты до 3 МГц. Диапазон рабочих температур: от -60 до +70°C, наработка на отказ — минимум 10000 часов, срок хранения — 6 лет.​

Конструкция и материалы

Корпус выполнен из алюминиевого сплава АЛ-11, изолятор — из пресс-материала АГ-4, контакты покрыты никелем. Это кабельная розетка (Р) с пластмассовым исполнением (17 в обозначении), экранированной кабельной частью и угловым кожухом. Установочные размеры включают резьбу Dлев — М14х1 мм и d1 — 6,5 мм.

Расшифровка обозначения

  • ОНЦ-РГ-09: базовый тип соединителя.

  • 4: количество контактов.

  • 14: размер корпуса.

  • Р: розетка (вилка обозначается В).

  • 17: кабельная часть с угловым кожухом в пластмассовом исполнении.​
