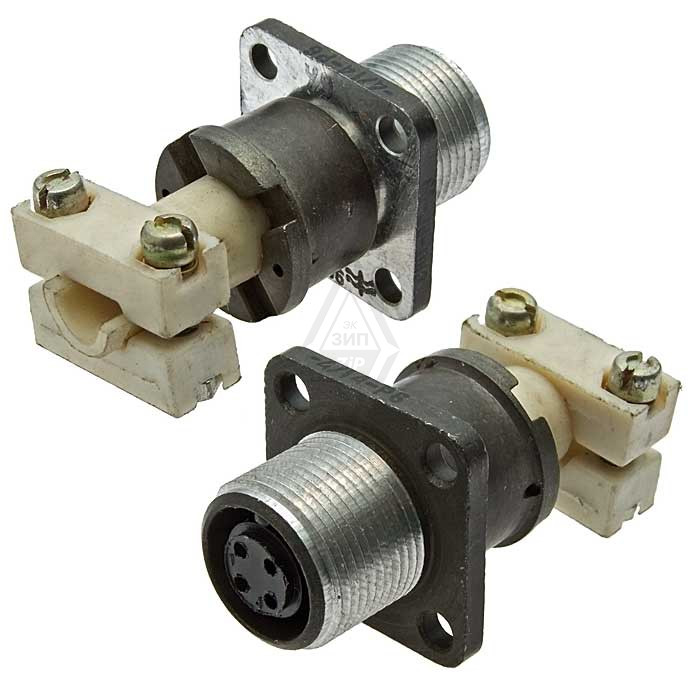

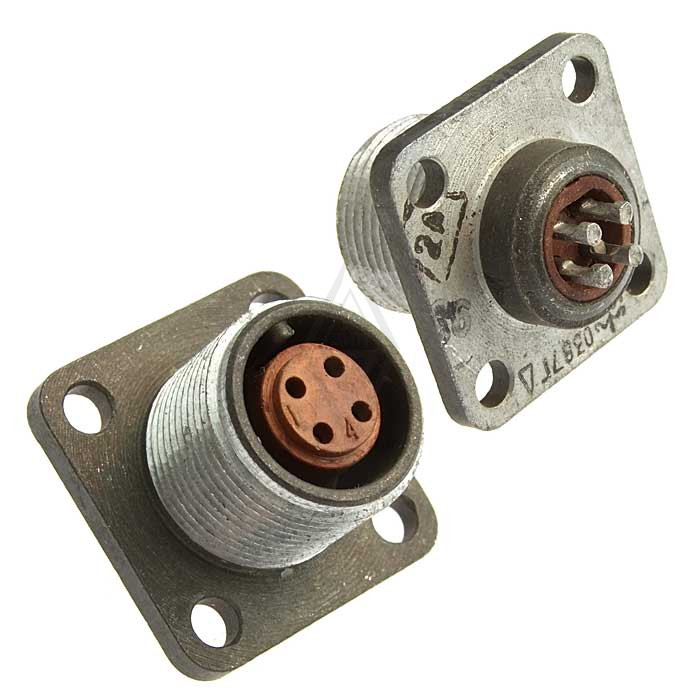

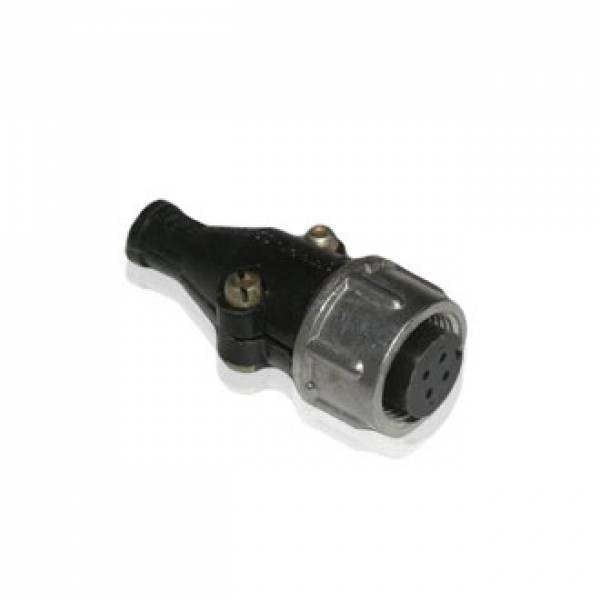

ОНЦ-РГ-09-4/14-Р18 — это низкочастотный цилиндрический разъём (розетка блочная приборная) из серии ОНЦ-РГ-09 производства АО «Завод Элекон». Он предназначен для ручного соединения электрических цепей с внутренним объёмным монтажом контактов.

Основные характеристики

• Количество контактов: 4 (диаметр каждого 1 мм, тип — гнездо, покрытие Ni — никель).

• Условный размер корпуса: 14 мм (диаметр посадочного отверстия около 18 мм).

• Метод соединения: резьбовой, с одношпоночной поляризацией.

• Номинальное напряжение: 500 В переменного тока, рабочий ток: 5 А.

• Диапазон частот: 1–500 Гц.

Условия эксплуатации

Разъём рассчитан на интервал температур от -60 до +70 °C, относительную влажность до 98% при +25 °C и атмосферное давление от 133,32×10⁻¹² Па до 50,6×10⁴ Па. Климатическое исполнение — УХЛ (умеренный и холодный климат), ресурс — 500 циклов соединения, сопротивление изоляции не менее 5000 МОм.​

Механическая стойкость

Выдерживает вибрацию с амплитудой ускорения 100 м/с², акустические шумы до 170 дБ, линейное ускорение 2000 м/с². При ударах: одиночные — 1500 м/с², многократные — 400 м/с². Сопротивление контактов — не более 50 мОм.​

Габариты изделия: 24×24×24 мм, материал вставки — пластмасса, цвет — серый, без кожуха и гайки патрубка, с особенностью «перекрут». Нормы: бРО.364.082 ТУ.​
