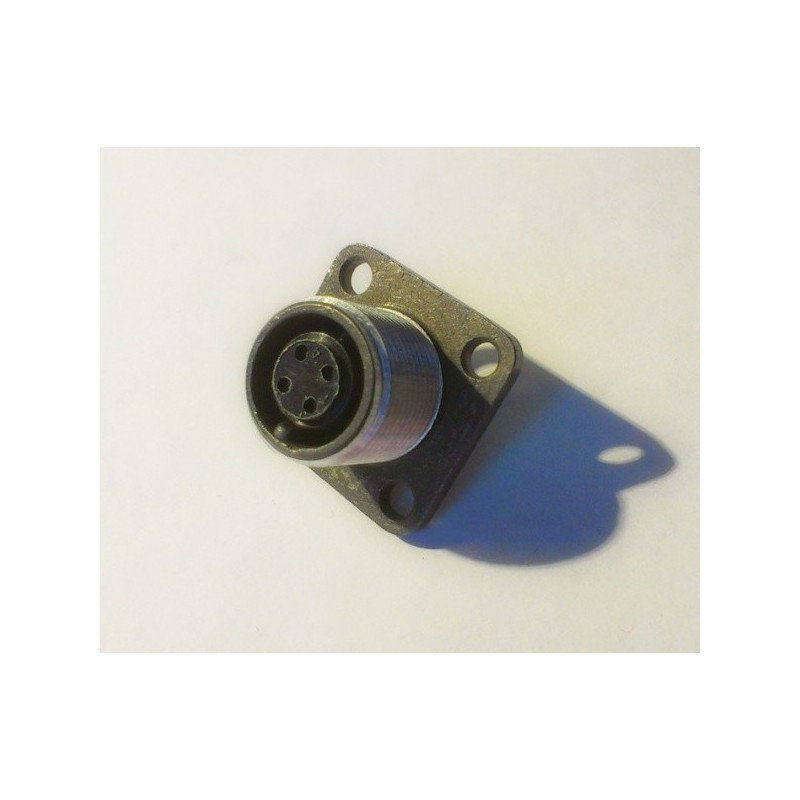

ОНЦ-РГ-09-4/14-Р1Б

ОНЦ-РГ-09-4/14-Р1Б — это цилиндрический низкочастотный разъём малогабаритного типа, предназначенный для работы в электрических цепях постоянного и переменного токов.

Основные характеристики

Он имеет блочный (приборный) корпус без левой резьбы, 4 контакта диаметром 1 мм и диаметр посадочного отверстия 14 мм. Максимальное рабочее напряжение достигает 500 В при частоте до 3 МГц, сопротивление изоляции — не менее 5000 МОм.

Корпус выполнен из сплава алюминия АЛ-11, изолятор — из пресс-материала АГ-4, покрытие контактов — никель.

Рабочий интервал температур — от -60 до +70 °C, количество сочленений/расчленений — до 500, минимальная наработка — 10000 часов, срок сохраняемости — 6 лет.

Конструкция и применение

Разъём относится к розетке (Р), соединяется резьбой с одношпоночной поляризацией корпусов. Серия ОНЦ-РГ-09 используется в различных электрических системах, где требуется надёжное соединение.
