ОНЦ-РГ-09-4/14-Р7

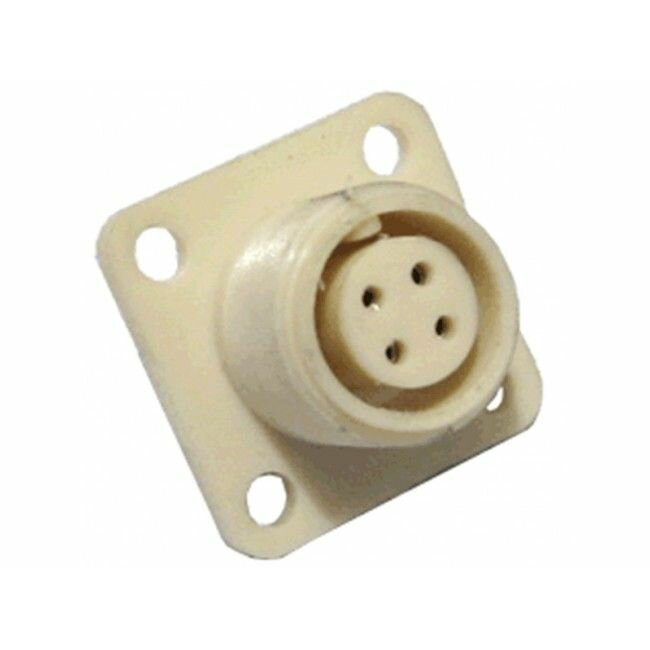

ОНЦ‑РГ‑09‑4/14‑Р7 — это розеточный цилиндрический низкочастотный соединитель с резьбовой фиксацией, входящий в семейство ОНЦ‑РГ‑09.

Основные параметры

• Тип: ОНЦ‑РГ‑09 (малогабаритный цилиндрический низкочастотный соединитель, негерметичный).

• Количество контактов: 4.

• Условный размер корпуса: 14.

• Часть соединителя: Р — розетка (вилка маркируется как В).

• Конструктивное исполнение 7: приборная часть в пластмассовом корпусе.

Электрические характеристики

• Рабочее напряжение: до 500 В.

• Цепи: постоянный и переменный ток частотой до примерно 3 МГц.

• Сопротивление контакта: для контактного стержня диаметром около 1,0 мм не более 0,05 Ом, для 1,5 мм — не более 0,03 Ом.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Максимальная токовая нагрузка на один контакт обычно находится в диапазоне 5–10 А.

Механические и климатические особенности

• Вид сочленения: резьбовое с одношпоночной поляризацией корпуса.

• Монтаж: приборная часть монтируется внутри узла/блока, контакты обычно крепятся пайкой (объемный монтаж).

• Климатическое исполнение: рассчитан на работу в достаточно широком диапазоне температур, обычно от примерно −60 до +70 °C.

• Гарантийная наработка: порядка 10 000 часов во всех допустимых режимах; количество циклов сочленения‑расчленения — не менее нескольких сотен.

Назначение и применение

ОНЦ‑РГ‑09‑4/14‑Р7 используется для соединения и разъединения электрических цепей в блоках и узлах электронной аппаратуры общего назначения, в том числе в измерительных и контрольных устройствах. Такие соединители часто применяются в промышленной, испытательной и радиоэлектронной аппаратуре там, где требуется надежное, виброустойчивое цилиндрическое соединение с низкочастотными сигналами.
