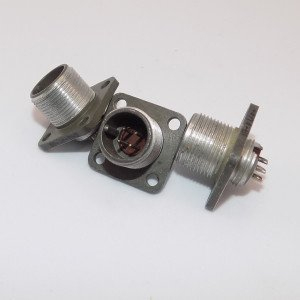

ОНЦ-РГ-09-4/14-В1

ОНЦ‑РГ‑09‑4/14‑В1 — это малогабаритный цилиндрический низкочастотный соединитель (разъём) отечественного производства, выполненный в виде вилки приборной части без кожуха. Он входит в серию ОНЦ‑РГ‑09 и предназначен для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения.

Назначение и область применения

Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц при максимальном рабочем напряжении до 500 В.
Используется в приборных блоках, радиоэлектронной аппаратуре, в том числе в составе систем общепромышленного и военного назначения, где требуются надёжные низкочастотные соединения с резьбовой фиксацией.

Конструкция и типоразмер

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный, негерметичный.

• Условный размер корпуса: 14 мм, количество контактов — 4.

• Конструкция: часть «В» — вилка, исполнение «1» — приборная часть без кожуха («патрубка»).

• Сочленение корпусов — резьбовое, поляризация — одношпоночная, материал контактов — никель.

Электрические и климатические характеристики

• Максимальный рабочий ток на один контакт — до 2,5 А.

• Сопротивление контакта — не более 50 мОм, сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Диапазон рабочих температур окружающей среды — от −60 до +70 °C, допускается эксплуатация при пониженном атмосферном давлении до 5,3·10⁻⁴ Па (400 мм рт. ст.).

Механическая нагрузка и долговечность

• Соединитель рассчитан на синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 100 м/с² (10 g).

• Допускает воздействие многократных механических ударов с ускорением до 400 м/с² (40 g) и одиночных ударов до 1500 м/с² (150 g).

• Минимальная наработка — 10 000 часов, срок сохраняемости — 6 лет. Количество сочленений/расчленений — не менее 500.

Монтаж и применение

Монтаж — внутренний, способ присоединения — пайка, тип сочленения соединителя — резьбовой.
Разъём используется как часть комплекта «вилка + розетка» ОНЦ‑РГ‑09 для соединения цепей внутри приборов и блоков, где важны малые габариты, устойчивость к вибрации и широкий температурный диапазон.
