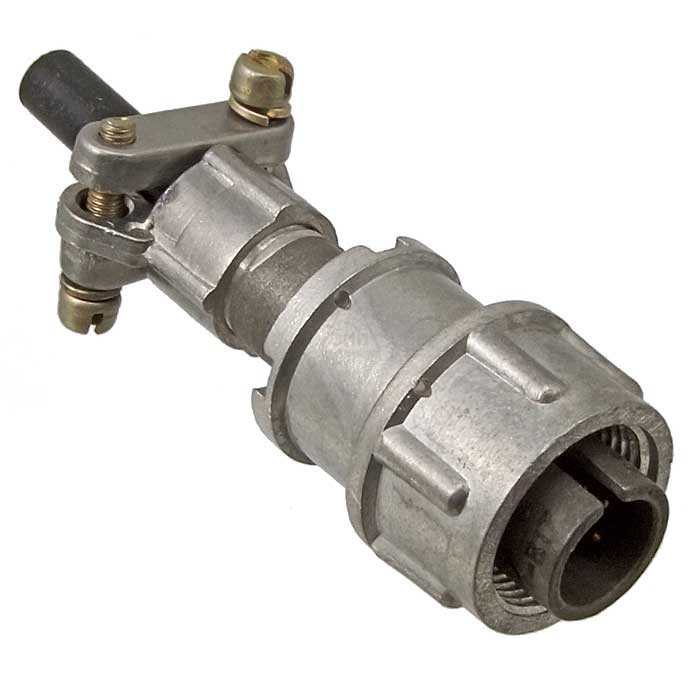

ОНЦ-РГ-09-4/14-В12 — это тип цилиндрического соединителя, в частности, кабельной вилки, серии ОНЦ-РГ-09 . Данные о модели 1989 года могут быть аналогичны общим характеристикам, описанным для аналогичных моделей.

Характеристики

• Условный размер корпуса : 14

• Количество выводов или контактов : 4

• Условный номер контактного набора : Все контакты ? 1 мм

• Покрытие выводов или контактов : Никель (Ni)

• Тип кожуха или патрубка : Прямой для неэкранированного кабеля

• Метод сочленения : Резьбовой

• Поляризация корпуса : Одношпоночная

• Метод монтажа : Объемный

• Цвет изделия : Серый

• Габаритные размеры L W H : 67,5х21,8х21,8 мм

• Материал вставки (изолятора) : Пластмасса

• Гайка патрубка : Для неэкранированного кабеля

• Тип контактов : Штырь

• Герметичность : Нет

Электрические характеристики

• Номинальное напряжение : 500 В

• Рабочий ток : 5 А

• Диапазон частот : 1-500 Гц

• Сопротивление контактов : Не более 50 м?

• Сопротивление изоляции : 5000 М?

Механические и климатические характеристики

• Интервал рабочих температур : От -60 до +70°C

• Относительная влажность : 98% при температуре +25°C

• Атмосферное давление : От 133,32·10??? Па до 50,6·10? Па

• Ускорение при механическом ударе одиночной действия : 1500 м/с?

• Ускорение при механическом ударе многократной действия : 400 м/с?

Прочие характеристики

• Минимальная наработка при температуре max +100°С : 10 000 часов

• Максимальный срок хранения : 6 лет

• Ресурс : 500 циклов

• Климатическое исполнение : УХЛ

Этот тип соединителя используется для подключения кабелей в различных электронных и электрических устройствах, обеспечивая надежное и безопасное соединение.
