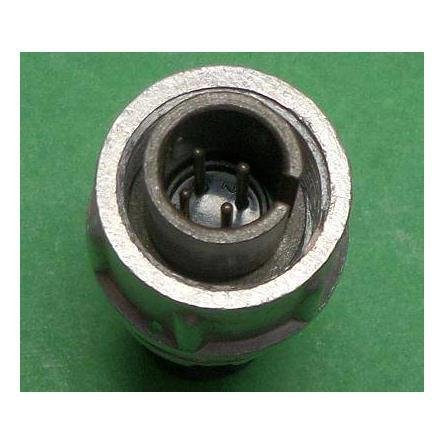

ОНЦ-РГ-09-4/14-В13 представляет собой вилку кабельную из серии низкочастотных цилиндрических соединителей ОНЦ-РГ-09. Это негерметичное устройство предназначено для надежного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Соединитель имеет 4 контакта диаметром 1 мм с покрытием из никеля и рабочим током на контакт до 2,5 А (максимум 5 А на одиночный контакт). Максимальное рабочее напряжение достигает 500 В, сопротивление контактов — не более 50 мОм, а изоляции — не менее 5000 МОм в нормальных условиях.​

Сочленение корпусов резьбовое с одношпоночной поляризацией, количество циклов соединений-расчленений — до 500. Рабочий диапазон температур от -60°C до +70°C, наработка — минимум 10 000 часов.​

Конструкция и монтаж

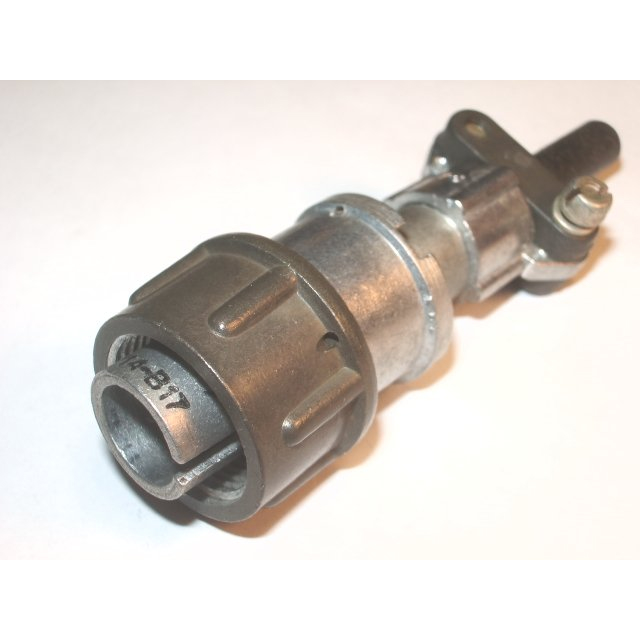

Модель ОНЦ-РГ-09-4/14-В13 — кабельная вилка с прямым неэкранированным патрубком (исполнение "13"), подходит для монтажа экранированными или неэкранированными кабелями объемным способом с пайкой. Условный размер корпуса — 14, климатическое исполнение УХЛ для внутреннего монтажа.

Серия совместима с некоторыми моделями соединителей 2РМТ и 2РМДТ по схеме расположения контактов.​
