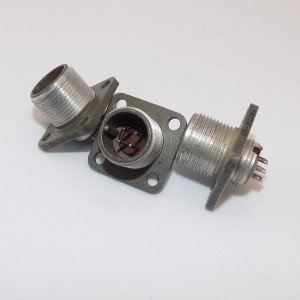

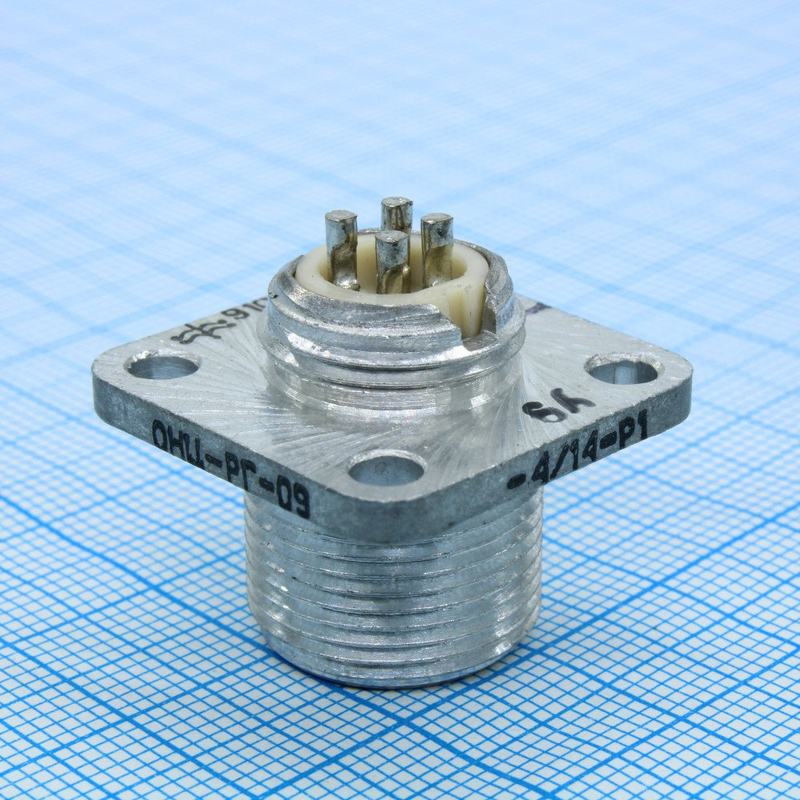

ОНЦ-РГ-09-4/14-В14 — это разъем, конкретно вилка, изготовленная в 1988 году. Разъемы ОНЦ-РГ-09 используются для соединения электрических цепей в различной аппаратуре. Они соответствуют стандарту бр.0.364.082ТУ и могут иметь аналоги, например, 2РМТ14КУН4Ш1В1В.

Существуют разные варианты исполнения разъемов ОНЦ-РГ-09, которые отличаются по своим характеристикам и применению.

Характеристики

• Тип разъема: Цилиндрический, низкочастотный, быстроразъемный (с байонетным замком).
• Тип контакта: Штыревой (вилка).
• Количество контактов: 4.
• Номинальное рабочее напряжение: До 250 В (действующее значение) / 700 В (амплитудное значение).
• Номинальный рабочий ток на контакт: До 5 А.
• Сопротивление электрических контактов: Не более 2,5 мОм.
• Сопротивление изоляции: Не менее 5000 МОм.
• Климатическое исполнение: В14 (всеклиматическое, для районов с умеренным, холодным и тропическим климатом).
• Диапазон рабочих температур: От -60°C до +100°C.
• Механическая износостойкость: Не менее 500 циклов сочленений-расчленений.
• Материал корпуса: Алюминиевый сплав.
• Степень защиты (сочлененного разъема): IP54 (пылезащищенное и брызгозащищенное).

Применение

• Радиоэлектронная аппаратура общего и специального назначения.
• Промышленное оборудование.
• Средства связи и телекоммуникации.
• Измерительная и контрольная техника.
• Системы автоматизации и управления технологическими процессами.
• Использовались в военной и авиационной технике.
