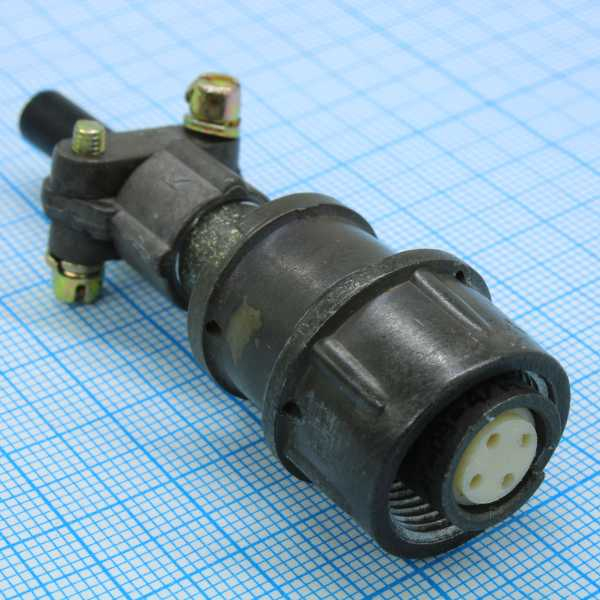

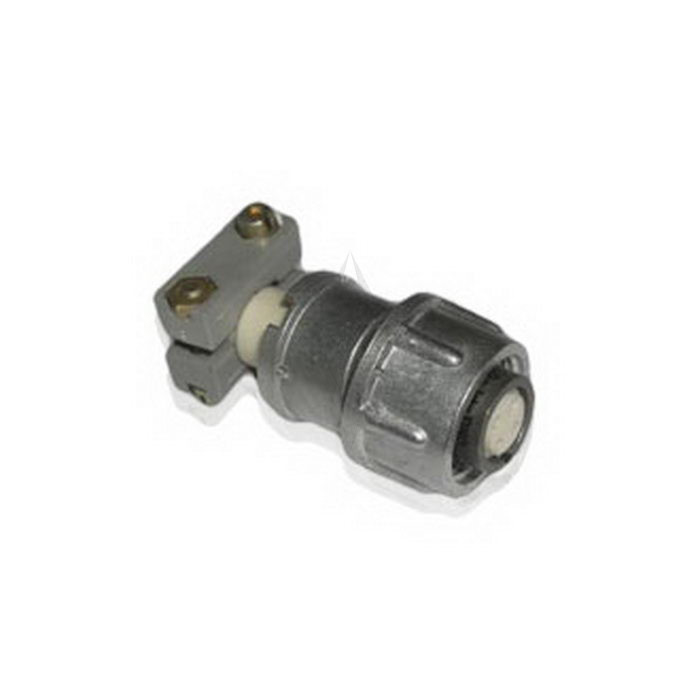

ОНЦ-РГ-09-4/14-В17-ГОЛОВА — это запчасть для низкочастотного цилиндрического разъема серии ОНЦ-РГ-09, используемого в электрических цепях постоянного и переменного тока. Она представляет собой голову вилки (тип В), предназначенную для кабельного корпуса с неэкранированным угловым кожухом (индекс 14) в пластмассовом исполнении (индекс 17).​

Основные характеристики

Разъем имеет 4 контакта диаметром 1 мм, условный размер корпуса 14 мм и посадочное отверстие диаметром 14 мм (резьба M14x1). Максимальное рабочее напряжение достигает 500 В, сопротивление изоляции — не менее 5000 МОм, рабочая температура от -60 до +70 °C, срок службы — до 6 лет с наработкой не менее 10000 часов.

Конструкция и материалы

Корпус выполнен из алюминиевого сплава АЛ-11, изолятор — из пресс-материала АГ-4, контакты покрыты никелем. Голова запчасти предназначена для соединения с кабелем, без накидной гайки и крепежа в базовой комплектации, что упрощает монтаж в приборных или кабельных системах.

Применение

Такие разъемы подходят для условий с вибрацией (1–5000 Гц, до 100 м/с²) и пониженным давлением (до 5,3·10^{-4} Па), часто используются в промышленной электронике, авиации и оборудовании с жесткими климатическими требованиями.​
