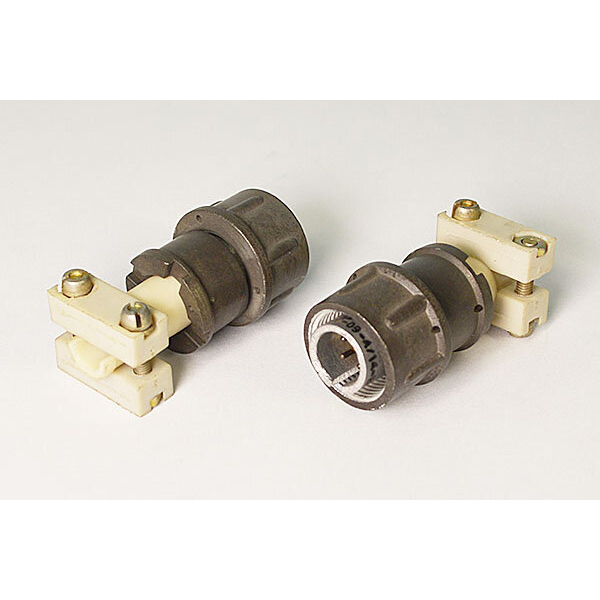

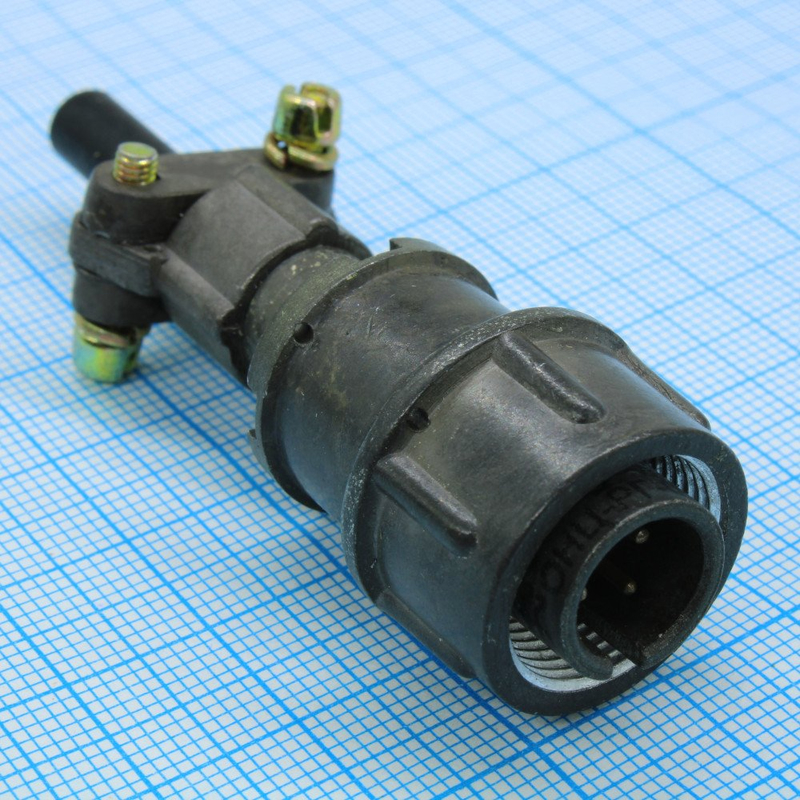

ОНЦ-РГ-09-4/14-В2 — это цилиндрический низкочастотный соединитель советского/российского производства, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Он состоит из двух негерметичных частей — вилки и розетки, которые могут быть приборными или кабельными, с возможностью монтажа экранированными или неэкранированными кабелями.

Технические характеристики

Максимальное рабочее напряжение достигает 500 В, а ток на контакт — до 15 А (в зависимости от диаметра и сочетания контактов). Диаметр контактов составляет 1 мм, их сопротивление — не более 50 мОм, а сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Рабочая температура окружающей среды — от -60 до +70 °С, климатическое исполнение — УХЛ (умеренно холодный климат). Соединитель выдерживает до 500 сочленений-расчленений, минимальная наработка — 10 000 часов, срок сохраняемости — 6 лет.

Конструкция и монтаж

Сочленение корпусов — резьбовое, поляризация — одношпоночная. Маркировка расшифровывается так: ОНЦ-РГ-09 — серия, 4 — число контактов, 14 — условный размер корпуса, В — вилка, 2 — конструктивное исполнение (кабельная часть неэкранированная с прямым кожухом).​

Монтаж выполняется объемным способом или пайкой, покрытие контактов — серебро или никель. Габаритные размеры примерно 25×24×24 мм, соединитель предназначен для внутреннего монтажа.
