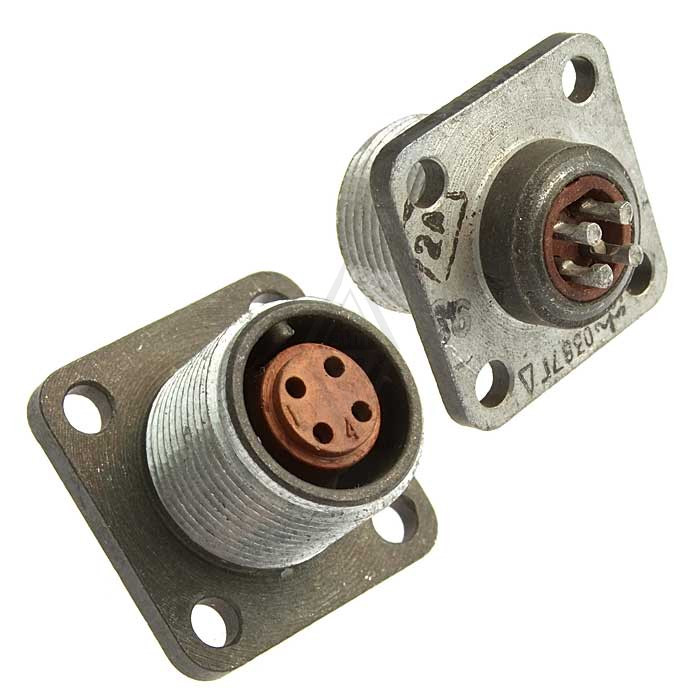

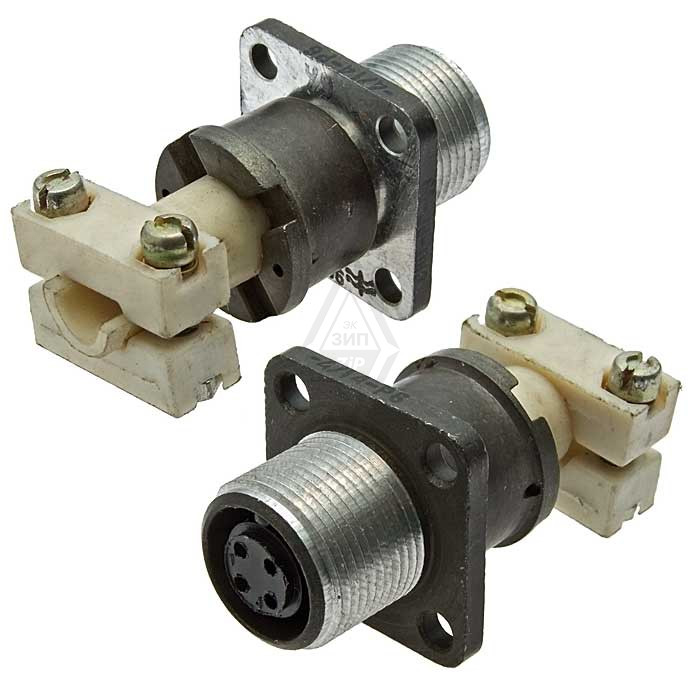

ОНЦ-РГ-09-4/14-В6 — это разъем, предназначенный для использования в электрических цепях как постоянного, так и переменного тока (частота до 3 МГц). Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики

• Количество контактов : 4, 7, 10, 19, 24, 32, 45, 50 в зависимости от типоразмера.
• Рабочий ток на контакт : от 15 А до 15 А.
• Максимальное рабочее напряжение : 500 В.
• Конструктивное исполнение : может быть выполнен с прямыми или угловыми патрубками, а также в разных вариантах (кабельная или приборная часть).
• Материалы : корпус — металлический, кожух — пластмассовый; покрытие контактов — никель.
• Температурный диапазон : от -60 °C до +70 °C.
• Способ монтажа : объемный или пайкой.

Применение

Разъемы ОНЦ-РГ-09-4/14-В6 широко используются в электро-, радио- и контрольно-измерительных приборах. Они обеспечивают надежное соединение и могут использоваться как в экранированных, так и в неэкранированных кабелях.

Конструкция

Сочленение разъемов осуществляется с помощью резьбового соединения, что обеспечивает надежность и долговечность эксплуатации. Поляризация корпусов однош Оночная, что упрощает процесс подключения. Данный разъем является частью более широкой серии соединителей ОНЦ-РГ, которые имеют общую схему расположения контактов с другими типами соединителей, такими как 2РМТ и 2РМДТ.
