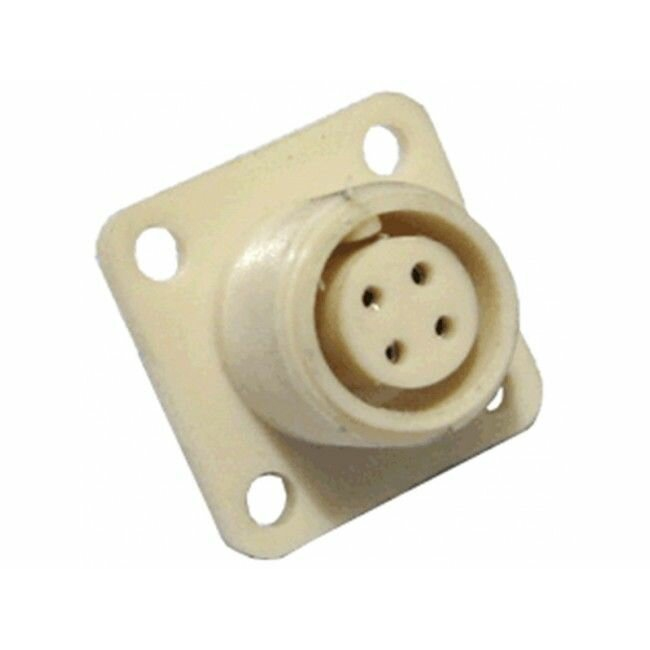

ОНЦ-РГ-09-4/14-В7

ОНЦ-РГ-09-4/14-В7 представляет собой малогабаритный цилиндрический низкочастотный соединитель с резьбовой фиксацией. Он предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 500 В.

Основные характеристики

Соединитель состоит из вилки и розетки, которые могут быть блочными (приборными) или кабельными, с внутренним монтажом в климатическом исполнении УХЛ. Условный размер корпуса — 14, количество контактов — 4 (диаметром 1 мм, штыревые, круглые, из латуни с никелевым покрытием).
Рабочая температура — от -60 до +70 °C, сопротивление изоляции — не менее 5000 МОм, минимальная наработка — 10000 часов, количество сочленений-расчленений — 500.
Выдерживает вибрацию (10 g), многократные удары (до 40 g), однократные удары (до 150 g) и пониженное давление до 5,3·10⁻⁴ Па.

Расшифровка обозначения

• ОНЦ-РГ-09 — тип соединителя;

• 4 — количество контактов;

• 14 — условный размер корпуса;

• В7 — вилка блочная без патрубка.
  Соответствует ТУ бР0.364.082 ТУ, применяется в электро- и радиоаппаратуре, включая военную технику.

Габариты и монтаж

Габариты вилки: 24×24×25 мм, расстояние между монтажными отверстиями — 17 мм, диаметр отверстия — 3,4 мм. Монтаж — пайкой на панель, резьбовое соединение, одношпоночная поляризация.
