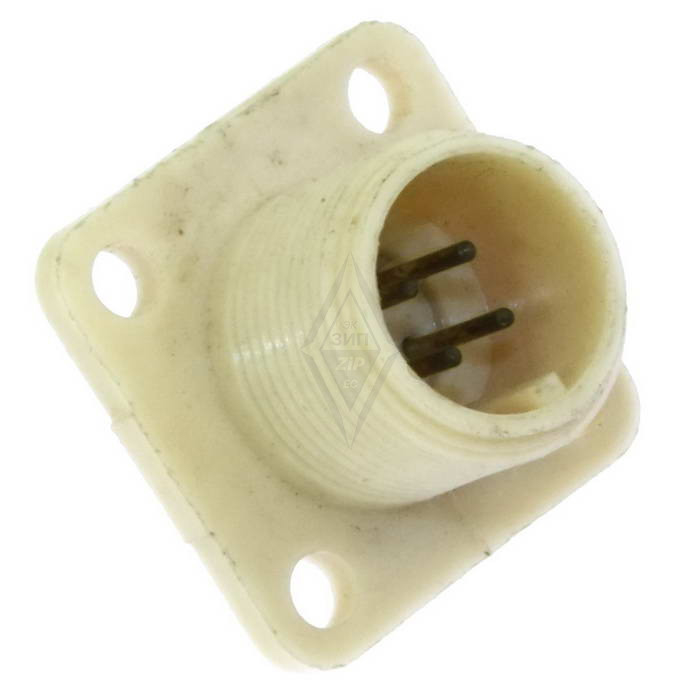

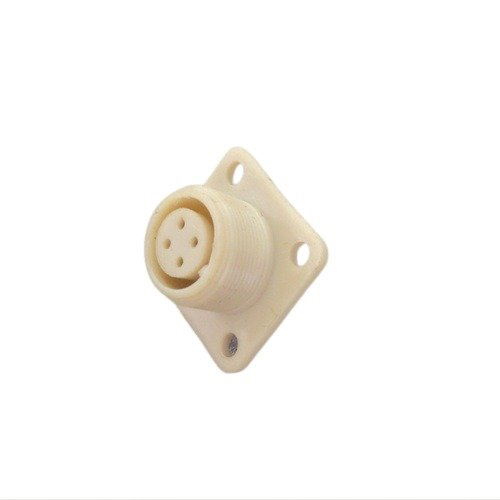

ОНЦ-РГ-09-4/14-В7 — это низкочастотный цилиндрический электрический разъём советского/российского производства, предназначенный для надёжных соединений в цепях постоянного и переменного тока с частотой до 3 МГц. Он состоит из вилки (В7) и розетки, которые могут быть приборными или кабельными, с резьбовым соединением и одношпоночной поляризацией для предотвращения неправильного подключения.​

Технические характеристики

Разъём имеет 4 контакта, максимальное рабочее напряжение 500 В и токовую нагрузку по таблицам производителя. Сопротивление контактов не превышает 50 мОм для диаметра 1,0 мм и 30 мОм для 1,5 мм, а сопротивление изоляции — не менее 5000 МОм. Корпус выдерживает перегрев контактов до 30 °C, наработка на отказ — минимум 10 000 часов, срок хранения — не менее 6 лет.​

Конструкция и материалы

Корпус изготавливается из пластика или металла, доступны варианты экранированные и неэкранированные с прямыми или угловыми патрубками. Это обеспечивает защиту от механических воздействий, включая вибрацию и удары.​

Условия эксплуатации

Разъёмы устойчивы к повышенным температурам до 100 °C и применяются в электронике, промышленном оборудовании, включая приборы и системы автоматики. Продукция сертифицирована, поставляется с паспортом и гарантией.
