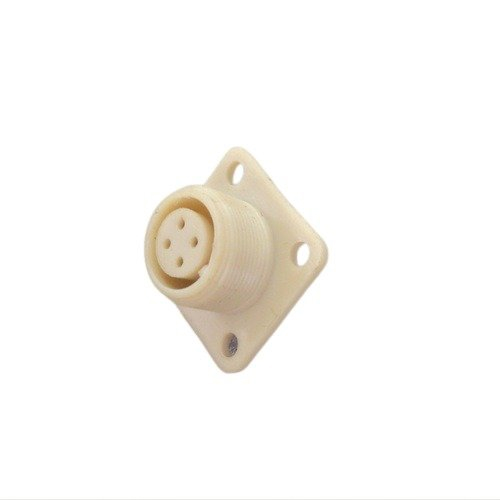

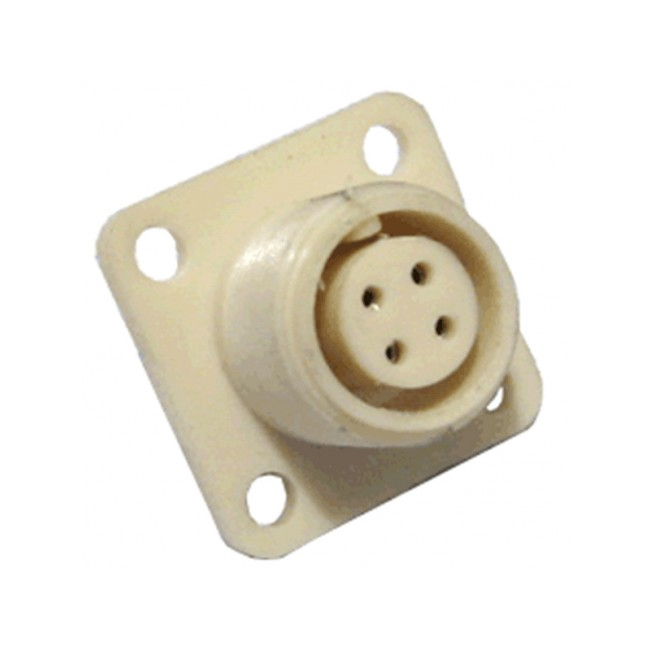

Розетка ОНЦ-РГ‑09‑4/14‑Р7 производства «Элекон» относится к группе цилиндрических электромеханических разъёмов серии ОНЦ‑РГ‑09, предназначенных для соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц).

• Соединитель используется в электрических цепях для внутреннего монтажа в климатическом исполнении УХЛ (умеренный климат с внутренней установкой).

• Применяется в промышленной и военной аппаратуре, приборах связи и других устройствах, где требуется надёжное многократно разъединяемое соединение кабелей.

• Розетка ОНЦ‑РГ‑09‑4/14‑Р7 — кабельная (вторая часть соединителя крепится к кабелю), негерметичная, с резьбовым способом сочленения с вилкой.

• Корпус имеет условный размер 14 мм, количество контактов — 4, тип контактов — гнёзда, покрытие контактов — никель.

• Количество контактов: 4.

• Максимальное рабочее напряжение: до 500 В.

• Максимальный рабочий ток на контакт: в типовом ряде ОНЦ‑РГ‑09‑4 до 2,5 А на контакт, до 5 А на одиночный контакт (конкретное значение для модификации Р7 уточняется по ТУ).

• Температурный диапазон эксплуатации обычно составляет примерно от −60 до +70 °C, что соответствует рядовым требованиям серии ОНЦ‑РГ‑09.

• Кабельная часть может монтироваться с прямыми или угловыми патрубками, способ присоединения — пайка или обжимные элементы, в зависимости от конструкции патрубка.

• Соединители рассчитаны на многократное сочленение и расчленение (порядка нескольких сотен циклов), что делает их пригодными для сервисного и эксплуатационного обслуживания аппаратуры. на русском.
