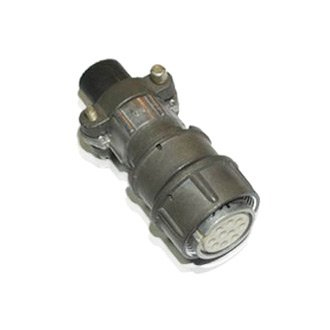

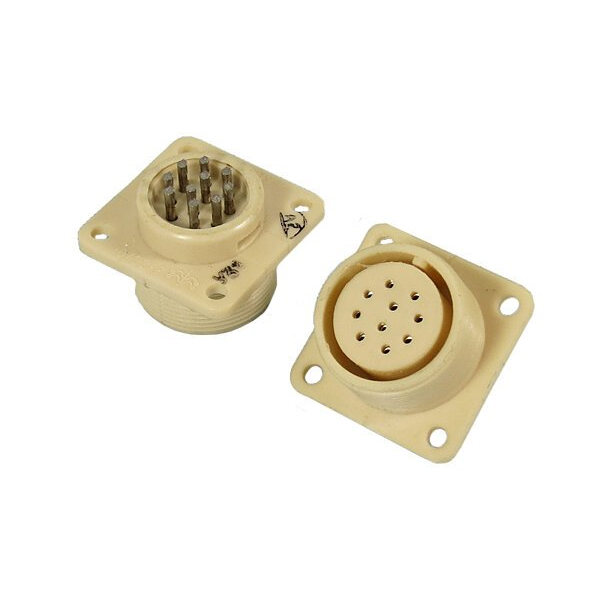

ОНЦ-РГ-09-4/22-Р12

ОНЦ‑РГ‑09‑4/22‑Р12 — это низкочастотный цилиндрический соединитель из серии ОНЦ‑РГ‑09, предназначен в основном для межблочной и внутриблочной коммутации в электронной аппаратуре, в том числе промышленного и измерительного оборудования. Ниже по порядку расшифровка обозначения и ключевые технические особенности.

Расшифровка обозначения

• ОНЦ‑РГ‑09 — низкочастотный цилиндрический соединитель (тип).

• 4 — количество контактов в комплекте вилка–розетка.

• 22 — условный размер корпуса (диаметральный ряд, связанный с габаритами и шагом резьбы).

• Р — розетка (гнездовая часть).

• 12 — конструктивное исполнение: кабельная часть (розетка) без экранирования, с прямым кожухом/патрубком.

Электрические и механические характеристики

• Назначение: соединение цепей постоянного и переменного тока частотой до единиц мегагерц, в том числе экранированным и неэкранированным кабелем.

• Максимальное рабочее напряжение порядка до 500 В (аналогично другим модификациям серии ОНЦ‑РГ‑09), рабочий ток на контакт обычно до 5–15 А в зависимости от типа контакта.

• Сопротивление контактов не превышает единиц десятков миллиом, сопротивление изоляции в нормальных условиях — сотни мегаом и более.

• Количество сочленений‑расчленений не менее 500, что обеспечивает достаточный ресурс для периодического подключения/отключения.

Конструкция и монтаж

• Соединитель негерметичный, с резьбовым сочленением корпусов и одношпоночной поляризацией, что предотвращает неправильную ориентацию при подключении.

• Контакты, как правило, имеют никелевое покрытие и рассчитаны на монтаж пайкой проводов или кабелей.

• Предусмотрены приборные и кабельные заглушки, аналогичные по конструкции тем, что применяются для серии 2РМТ, что упрощает комплектацию и защиту приборных гнёзд.

Условия эксплуатации

• Диапазон рабочих температур окружающей среды обычно от примерно −60 °C до +70 °C, что соответствует климатическому исполнению УХЛ по техническим условиям на серию ОНЦ‑РГ‑09.

• Соединитель рассчитан на внутренний монтаж (внутри корпуса прибора), без специальных требований к внешней герметизации.
