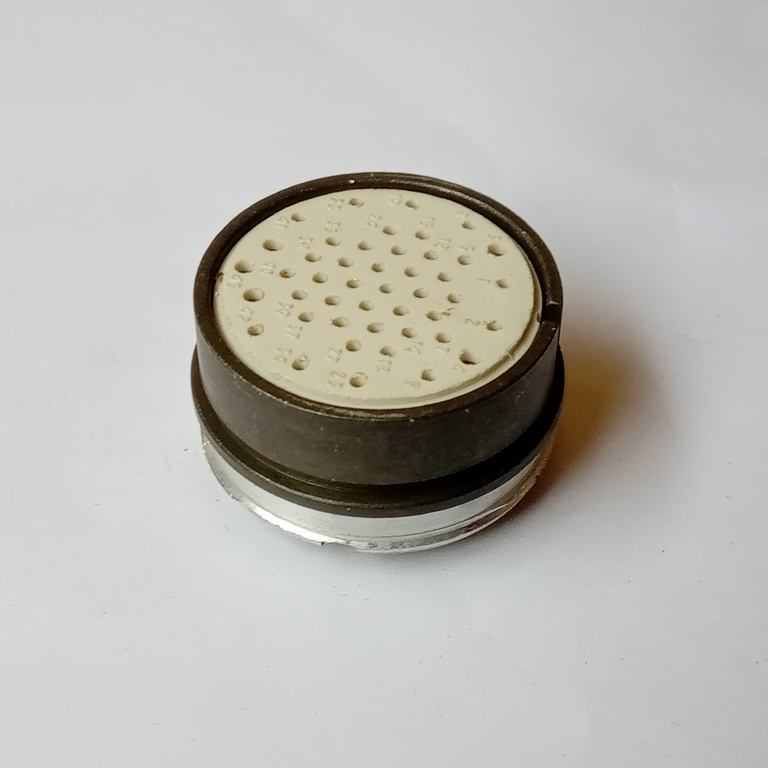

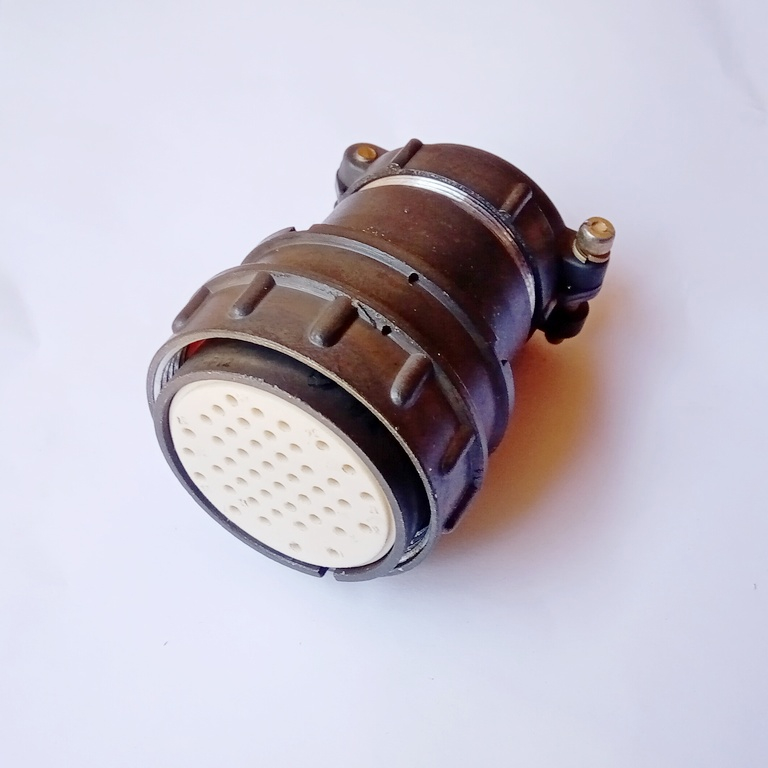

Соединитель ОНЦ-РГ-09-45/39-Р12 представляет собой низкочастотный цилиндрический разъем , предназначенный для работы в электрических цепях как постоянного, так и переменного тока (до 3 МГц). Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Изделие имеет 45 контактов, из которых 40 имеют диаметр 1,0 мм, а 5 - 1,5 мм.

Технические характеристики

• Максимальное рабочее напряжение : 500 В.
• Максимальный рабочий ток на каждый контакт : не более 10 А.
• Сопротивление контактов :
  • Для диаметра 1,0 мм: не более 50 мОм.
  • Для диаметра 1,5 мм: не более 30 мОм.
• Сопротивление изоляции : не менее 5000 МОм.
• Количество сочленений-расчленений : до 500 раз.
• Минимальная наработка : не менее 10 000 часов.
• Срок сохраняемости : не менее 6 лет .

Условия эксплуатации

Соединитель ОНЦ-РГ-09-45/39-Р12 может функционировать в широком диапазоне температур:

• Температура окружающего воздуха : от -60°C до +70°C.
• Атмосферное давление : допускается пониженное давление до $5.3imes 10^{-4}$ 5.3 ? 1 0 ? 4 Па (400 мм рт. ст.) .

Изделие также устойчиво к механическим воздействиям:

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц с ускорением до 100 м/с?.
• Ударные нагрузки :
  • Одиночного действия: до 1500 м/с?.
  • Многократного действия: до 400 м/с? .

Конструктивные особенности

Сочленение соединителей осуществляется резьбовым способом, а поляризация корпусов — одношпоночная. Контакты имеют никелевое покрытие, что обеспечивает их защиту от коррозии и улучшает проводимость. В зависимости от типа исполнения, соединители могут иметь различные конфигурации и размеры корпуса, что позволяет использовать их в различных условиях и с различными кабелями.
