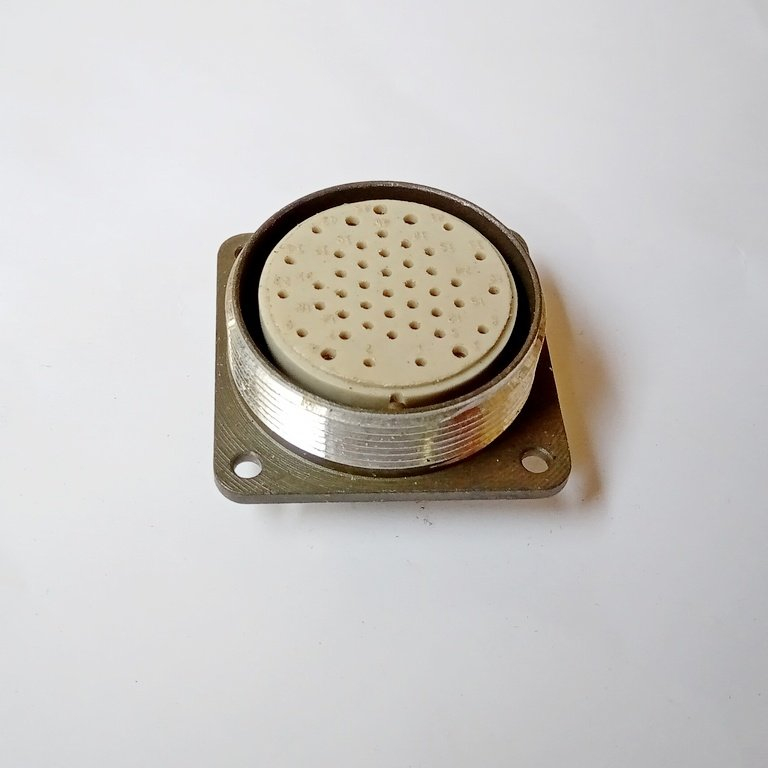

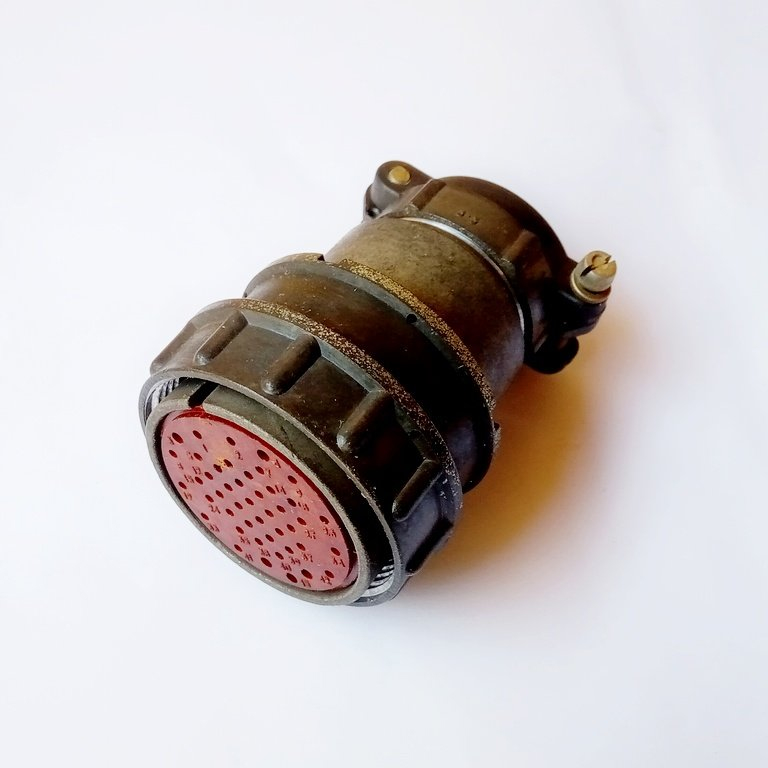

ОНЦ-РГ-09-45/39-Р14 — это кабельная розетка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока (частота до 3 МГц). Она относится к типу соединителей ОНЦ-РГ и имеет следующие ключевые характеристики:

Основные характеристики

• Тип соединителя: ОНЦ-РГ-09
• Количество контактов: 45
• Условный размер корпуса: 39
• Часть соединителя: розетка
• Конструктивное исполнение: Низкочастотная неэкранированная с угловым кожухом

Технические параметры

• Максимальное рабочее напряжение: 500 В
• Сопротивление изоляции: не менее 5000 МОм
• Диаметр контактов: 1 мм и 1,5 мм
  • Сопротивление контакта диаметром 1 мм: не более 0,05 Ом
  • Сопротивление контакта диаметром 1,5 мм: не более 0,03 Ом
• Максимальная токовая нагрузка:
  • Для контактов диаметром 1 мм: до 2 А (на контакт) и до 4 А (на одиночный контакт)
  • Для контактов диаметром 1,5 мм: до 4 А (на контакт) и до 8 А (на одиночный контакт)

Условия эксплуатации

• Температура окружающего воздуха: от -60°С до +70°С
• Климатическое исполнение: УХЛ (умеренный и холодный климат)

Конструкция и монтаж

• Сочленение корпуса: резьбовое
• Поляризация корпуса: однош Оночная
• Покрытие контактов: никель
• Количество сочленений (расчленений): до 500

Эта розетка широко используется в различных электрических системах благодаря своей надежности и способности работать в сложных климатических условиях.
