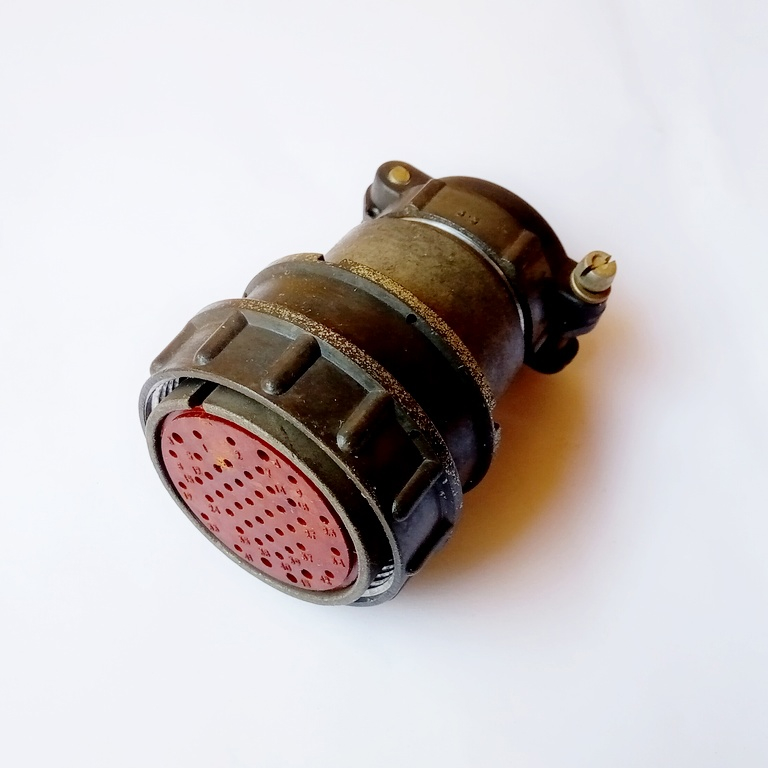

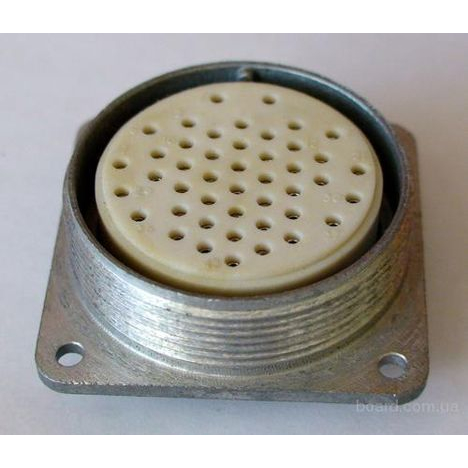

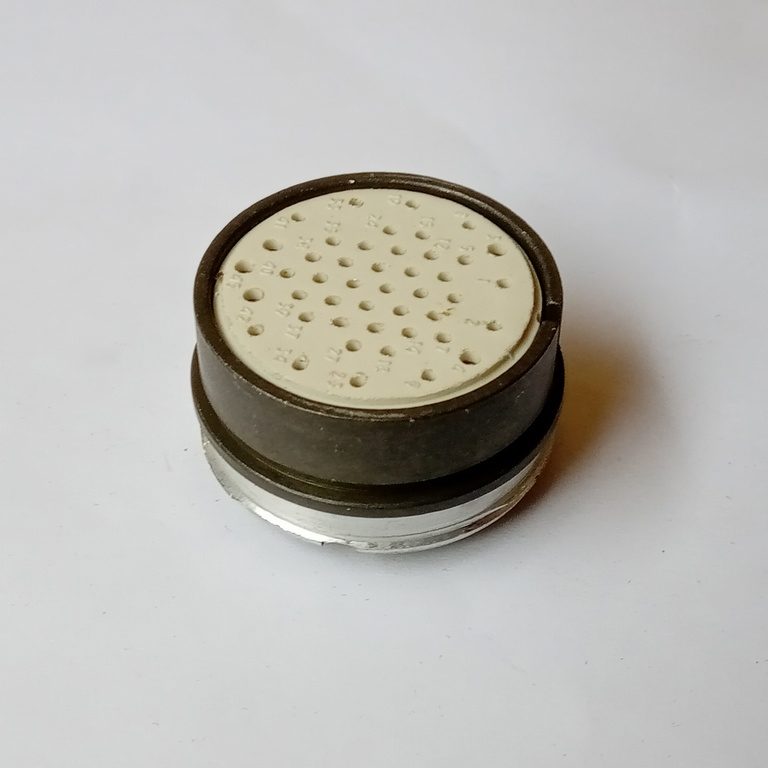

ОНЦ-РГ-09-45/39-Р1 — это блочная розетка цилиндрического типа, относящаяся к низкочастотным соединителям серии ОНЦ-РГ-09. Она имеет 45 контактов, из которых 40 имеют диаметр 1 мм, а 5 — диаметр 1,5 мм.

Основные характеристики :

• Размеры : 25х47х47 мм

• Материал изолятора : карболит

• Масса : 51 гр

• Покрытие контактов : никель

• Монтаж : объемный

• Сочленение : резьбовое

• Поляризация : одношпоночная

• Диапазон рабочих температур : от -60 до +70°C

Электрические параметры :

• Номинальное напряжение : 500 VAC

• Рабочий ток : 4 A (для контактов ? 1 мм) и 8 A (для контактов ? 1,5 мм)

• Сопротивление контактов : не более 50 m? (для контактов ? 1 мм) и 30 m? (для контактов ? 1,5 мм)

• Сопротивление изоляции : 5000 M?

Другие параметры :

• Диапазон частот : 1-500 Hz

• Амплитуда ускорения : 300 m/c?

• Уровень звукового давления : 170 dB

• Линейное ускорение : 2000 m/c?

• Ускорение при механическом ударе : 1500 m/c? (одиночного действия) и 400 m/с? (многократного действия)

• Минимальная наработка при максимальной температуре +100°С : 10 000 часов

• Относительная влажность : 98% при температуре +25°С

• Атмосферное давление : от 133,32 10??? Pa до 50,6 10? Pa

• Максимальный срок хранения : 6 лет

Производителем данного соединителя является АО « завод Элекон».
