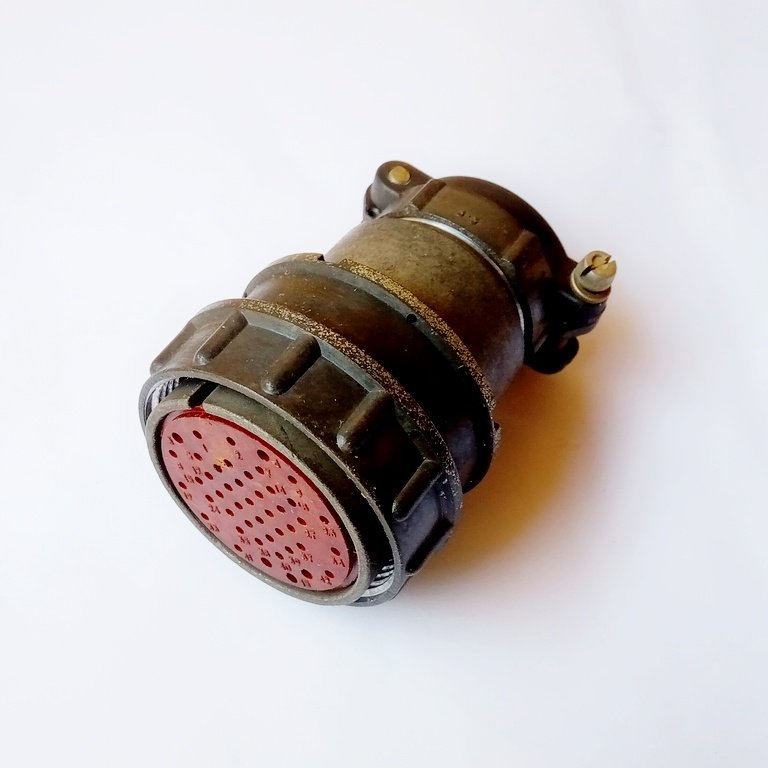

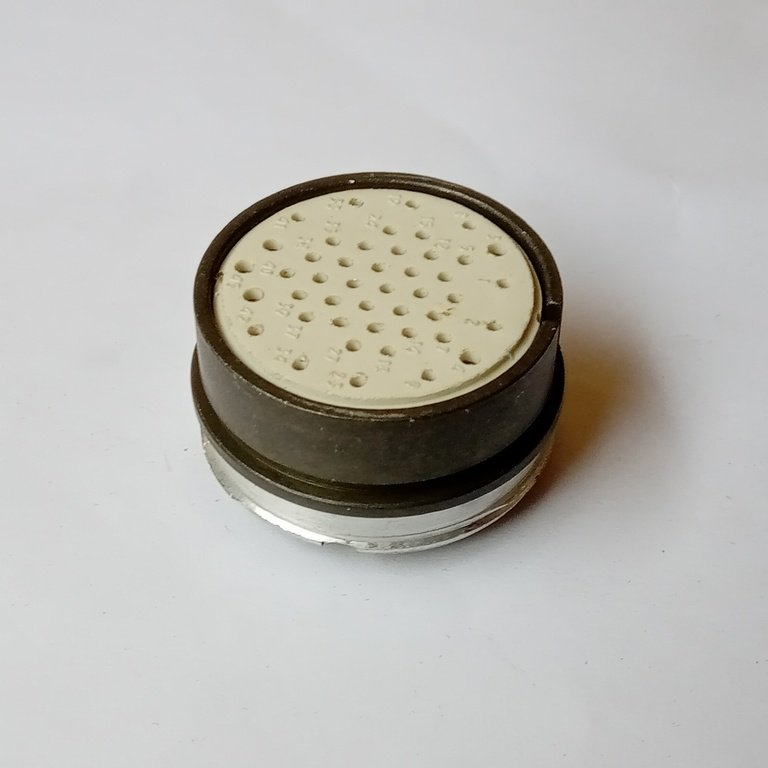

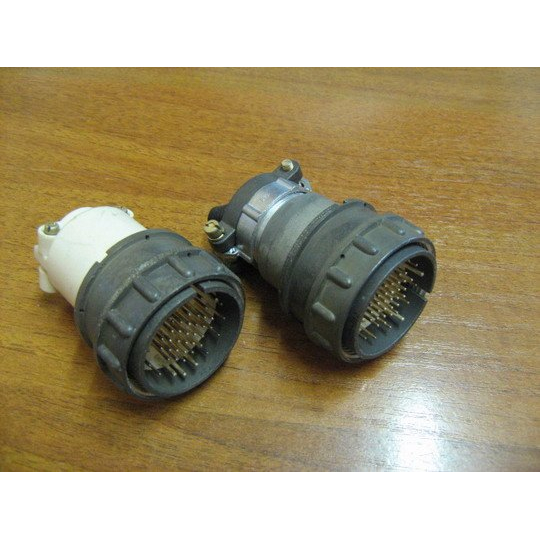

ОНЦ-РГ-09-45/39-В12 — это вилка кабельная цилиндрического низкочастотного разъема отечественного производства. Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц, с резьбовым методом сочленения и монтажом методом пайки.

Основные характеристики

Разъем имеет 45 контактов: 40 шт. диаметром 1 мм (ток до 4 А) и 5 шт. диаметром 1,5 мм (ток до 8 А), с покрытием никелем из латуни. Корпус из алюминиевого сплава А-22 с оксидированием, диаметром 48 мм и высотой 67,5 мм; изолятор — карболит коричневого цвета. Поляризация одношпоночная, рабочая температура от -60 до +70 °C, климатическое исполнение УХЛ.

Назначение и применение

Используется для надежного соединения кабелей в электро- и радиооборудовании, выдерживает вибрацию (до 10 g, 1–500 Гц), удары (до 150 g) и влажность до 98%. Соответствует ТУ бР0.364.082, ресурс — 500 сочленений, наработка не менее 10 000 часов. Взаимодействует с блочными розетками типа 2РМТ или аналогами.
