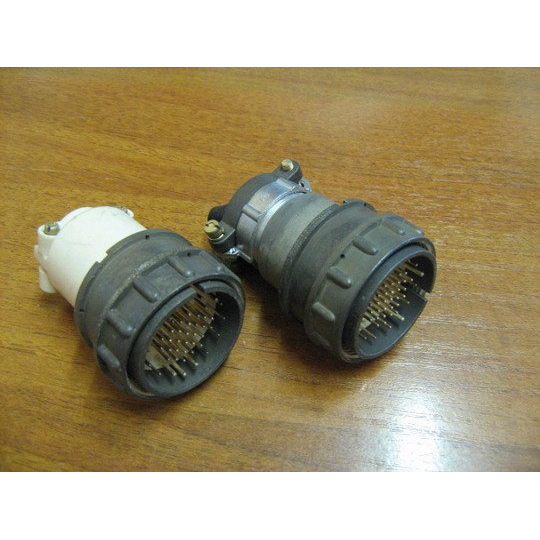

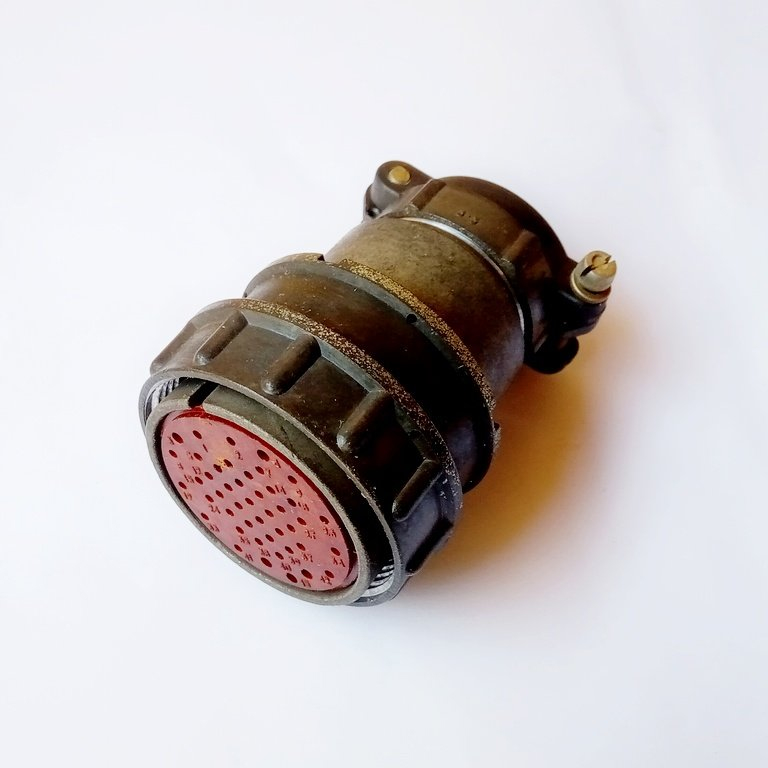

ОНЦ-РГ-09-45/39-В13 — это цилиндрический низкочастотный соединитель советского/российского производства, предназначенный для надежного электрического соединения в различных приборах.

Основные характеристики

Это вилка кабельная экранированная с прямым кожухом (патрубком), имеющая 45 контактов (обычно 40 контактов диаметром 1 мм и 5 контактов диаметром 1,5 мм). Номинальное напряжение составляет 500 В, рабочий ток — до 4 А на контакты 1 мм и до 8 А на контакты 1,5 мм, с частотой до 3 МГц. Сочленение корпусов резьбовое с одношпоночной поляризацией, покрытие контактов — никель, материал корпуса — алюминиевый сплав. +4

Условия эксплуатации

Соединитель работает в диапазоне температур от -60°C до +70°C, выдерживает влажность до 98% при +25°C и атмосферное давление от 10⁻⁵ до 300 мм рт. ст. Минимальная наработка — 10 000 часов, ресурс — 500 циклов сопряжения, сопротивление изоляции — не менее 5000 МОм.

Применение

Такие разъемы используются в электрических цепях постоянного и переменного тока для приборных и кабельных подключений в электронике, радиоаппаратуре и контрольно-измерительных устройствах. Они негерметичны и подходят для объемного монтажа.
