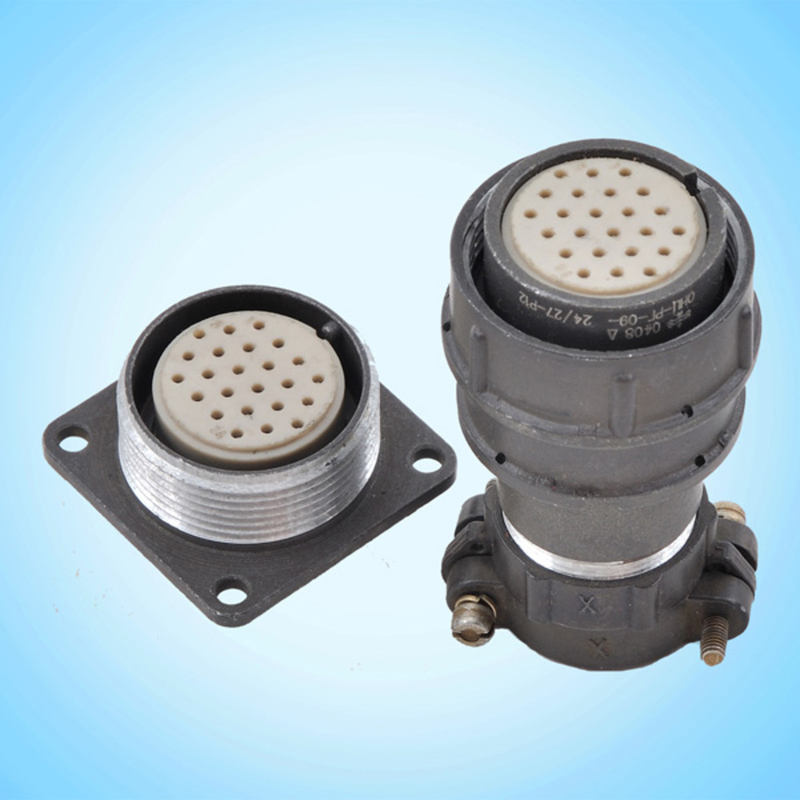

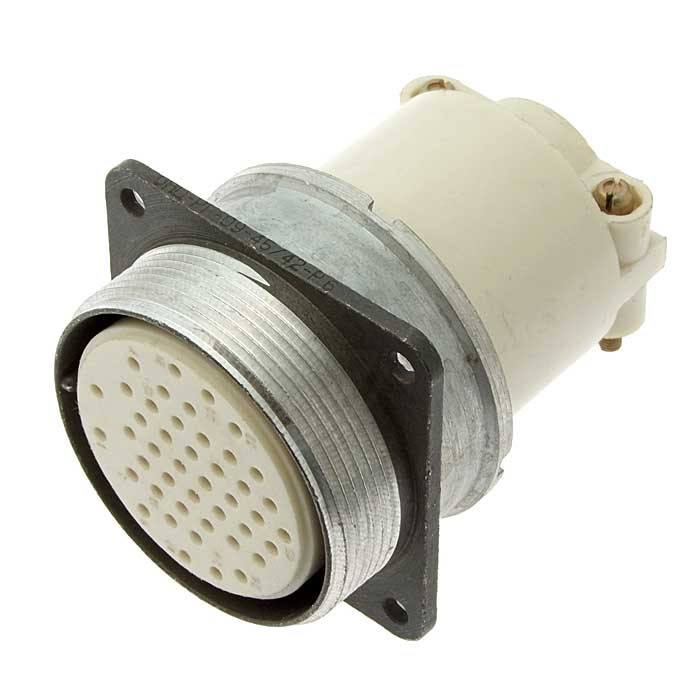

ОНЦ-РГ-09-45/42-Р12 является одним из типов низкочастотных цилиндрических соединителей, предназначенных для использования в электрических цепях как постоянного, так и переменного тока (до 3 МГц). Этот соединитель может быть использован в различных приложениях благодаря своим техническим характеристикам и конструктивным особенностям.

Технические характеристики

Основные параметры:

• Количество контактов: 45
• Рабочее напряжение: до 500 В
• Максимальный ток на контакт: до 10 А
• Сопротивление контактов:
  • Для диаметра 1,0 мм — не более 0,05 Ом
  • Для диаметра 1,5 мм — не более 0,03 Ом
• Сопротивление изоляции: не менее 5000 МОм

Конструктивное исполнение:

• Кабельная часть: неэкранированная с прямым кожухом (патрубком)
• Размер: 42
• Тип соединителя: Р ( розетка )

Условия эксплуатации

Соединители ОНЦ-РГ-09 могут функционировать в широком диапазоне температур:

• Температура окружающей среды: от -60°С до +70°С
• Атмосферное давление: Ониженное до 5,3·10^-4 Па (400 мм рт. ст.)

Также они устойчивы к механическим воздействиям:

• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 100 м/с?
• Ударные нагрузки: одиночного действия до 1500 м/с? и многократного действия до 400 м/с?

Применение

Соединители ОНЦ-РГ-09 предназначены для монтажа как экранированными, так и неэкранированными кабелями. Они могут использоваться в различных устройствах и системах, требующих надежного соединения в условиях изменяющихся климатических факторов. Эти соединители обеспечивают надежность и долговечность в эксплуатации, что делает их популярным выбором для многих промышленных и научных приложений.
