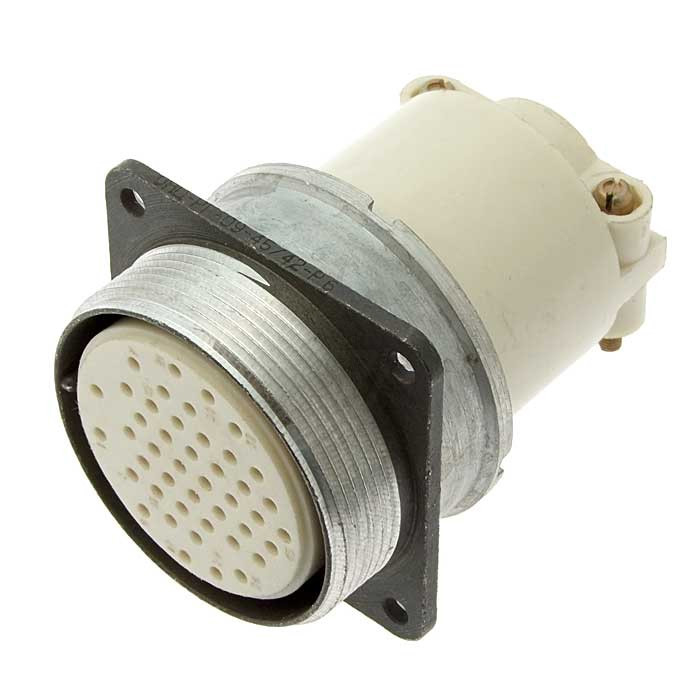

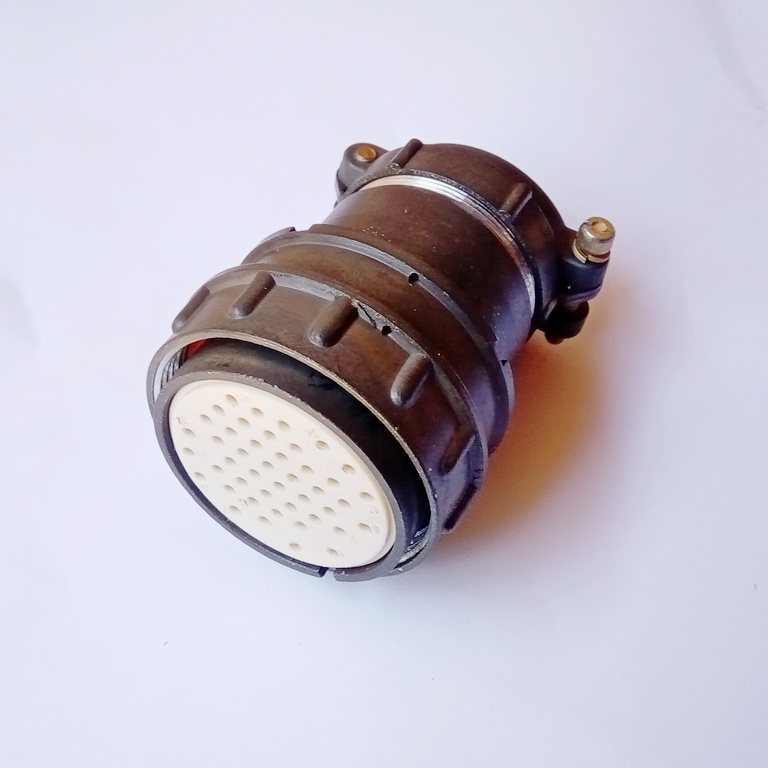

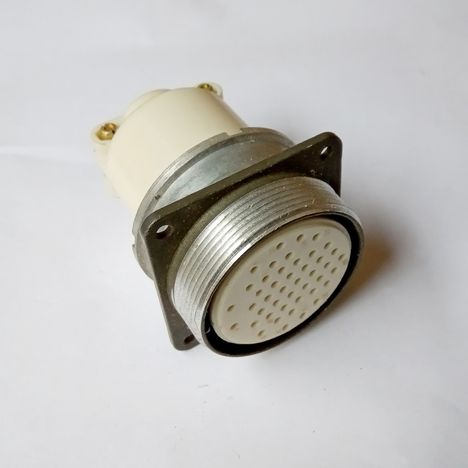

Разъем ОНЦ-РГ-09-45/42-Р2 представляет собой соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц). Он используется в различных электро-, радио- и контрольно-измерительных приборах.

Основные характеристики

• Тип соединителя : низкочастотный цилиндрический.
• Количество контактов : 45.
• Рабочее напряжение : до 500 В.
• Рабочий ток на контакт : от 2,5 А до 7,5 А.
• Сопротивление контактов : не более 0,05 Ом для диаметра 1,0 мм и 0,03 Ом для диаметра 1,5 мм.
• Конструктивное исполнение : приборная часть без патрубков или с прямыми патрубками; кабельная часть может быть без патрубков или с прямыми/угловыми патрубками.
• Поляризация корпусов : однош Оночная.
• Покрытие контактов : никель.

Условия эксплуатации

Разъемы ОНЦ-РГ-09-45/42-Р2 предназначены для внутреннего монтажа в климатическом исполнении УХЛ. Они могут использоваться с экранированными и неэкранированными кабелями, что позволяет изменять вид концевой гайки патрубка в зависимости от требований монтажа. Рабочая температура среды варьируется от -60 °C до +70 °C.

Применение

Разъемы данного типа широко используются в различных областях, включая электронику и измерительные приборы. Их конструкция обеспечивает надежное соединение и удобство в установке, что делает их популярными среди специалистов в области электротехники.
