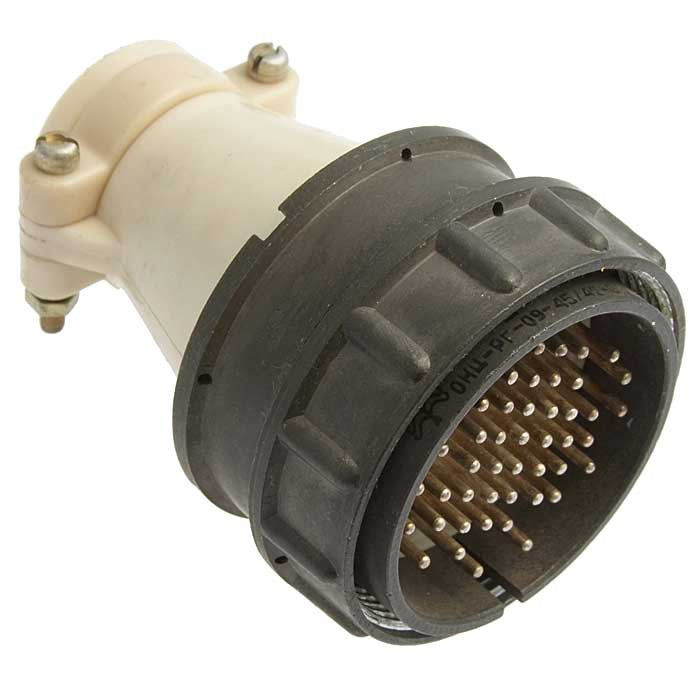

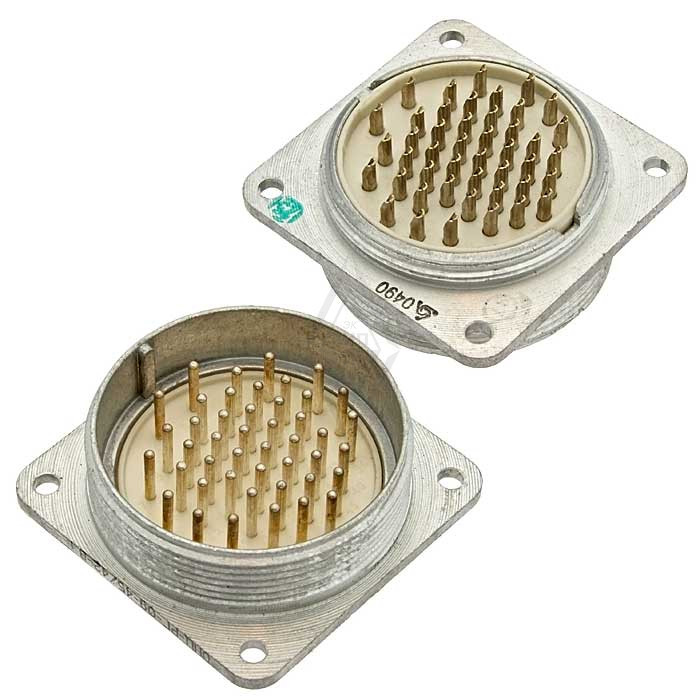

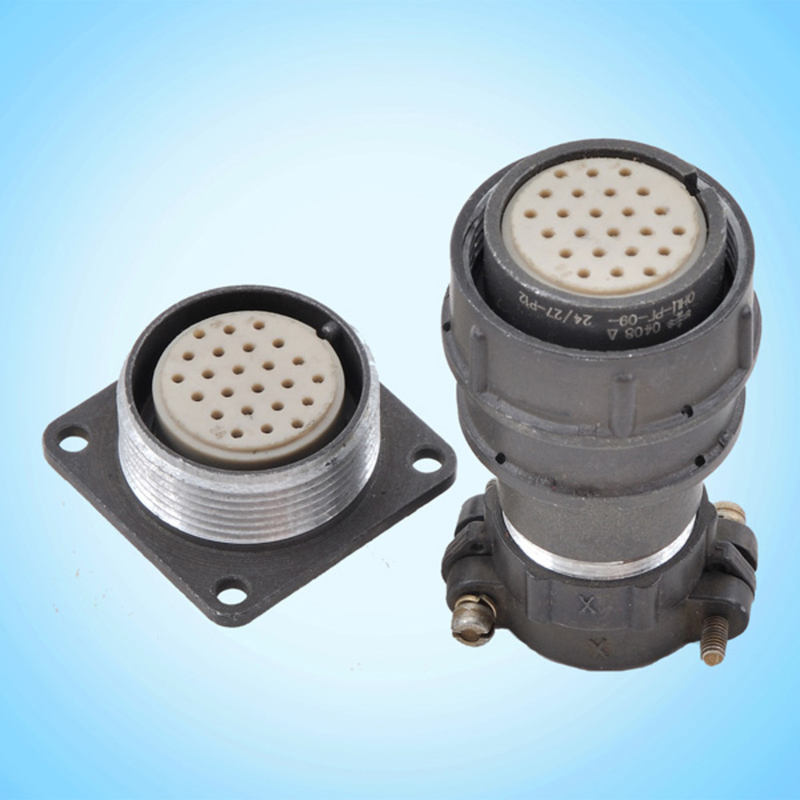

Разъем ОНЦ-РГ-09-45/42-В13 представляет собой кабельный соединитель, используемый в различных электрических и радиоаппаратах. Он включает в себя две части: вилку и розетку, которые могут быть как приборными, так и кабельными. Основные характеристики и особенности данного разъема следующие:

Основные характеристики

• Тип: ОНЦ-РГ-09
• Количество контактов: 45
• Условный размер корпуса: 42 мм
• Рабочее напряжение: 500 В
• Сопротивление контактов:
  • Для диаметра 1,0 мм — не более 50 мОм
  • Для диаметра 1,5 мм — не более 30 мОм
• Максимальный рабочий ток на контакт: до 3,5 А, на одиночный контакт — до 10 А
• Сопротивление изоляции: не менее 5000 МОм
• Температурный диапазон эксплуатации: от -60° С до +70° С

Конструктивные особенности

Разъем выполнен с экранированной кабельной частью и прямым кожухом (патрубком). Сочленение соединителей осуществляется резьбовым способом, а поляризация корпусов — однош Оночная. Контакты покрыты никелем для повышения их коррозионной стойкости.

Применение

Разъемы типа ОНЦ-РГ-09 широко используются в электро-, радио- и контрольно-измерительных приборах. Они предназначены для работы в цепях как постоянного, так и переменного тока (частотой до 3 МГц) и могут использоваться как в экранированных, так и неэкранированных кабелях. Эти разъемы соответствуют техническим условиям бР0.364.082 ТУ и предназначены для внутреннего монтажа в умеренных и холодных климатических условиях (УХЛ).
