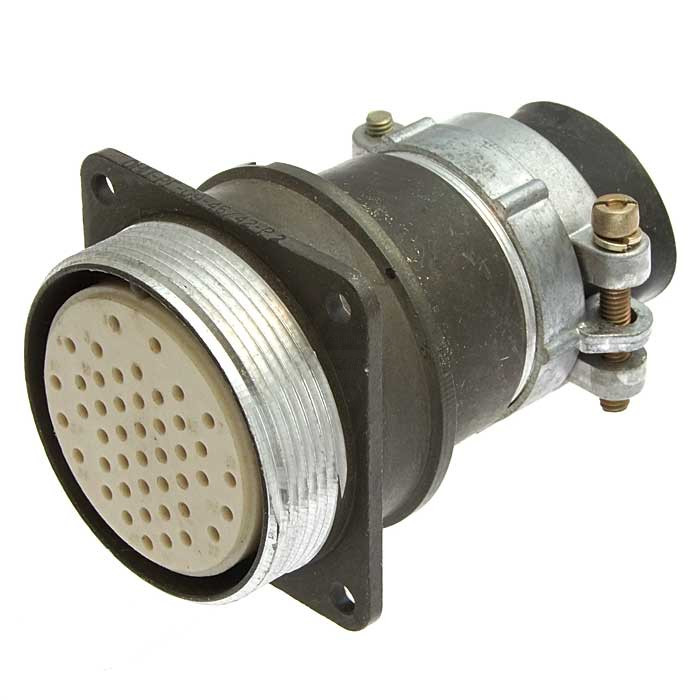

Соединители ОНЦ-РГ-09-45/42-В2 пластмассовые являются частью серии низкочастотных цилиндрических разъемов, предназначенных для внутреннего применения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Эти соединители состоят из двух негерметичных частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики

• Количество контактов : 45.

• Условный размер корпуса : 42 мм.

• Вид контакта : В вилка (штырь).

• Конструктивное исполнение : Приборная часть неэкранированная с прямым кожухом (патрубком).

Применение

Эти соединители используются для монтажа экранированных или неэкранированных кабелей. Сочленение корпусов резьбовое, а поляризация — одношпоночная. Покрытие контактов выполнено из никеля.

Климатическое исполнение

Соединители ОНЦ-РГ предназначены для работы во всеклиматическом исполнении УХЛ по техническим условиям бР0.364.082 ТУ.

Эти разъемы широко применяются в различных электро-, радио-, и контрольно-измерительных приборах благодаря своей универсальности и надежности.
